Ige típusú lánctalpas görgők

A BMT Bearings-nél tartós yoke típusú lánctalpas görgőket gyártunk, amelyeket szállítószalag-rendszerekhez, vezetősínekhez, bütykös hajtásokhoz, automatizált gépekhez és nagy teherbírású ipari alkalmazásokhoz terveztek. Kiváló minőségű csapágyacélból, precíziós köszörülésből és ellenőrzött hőkezelésből készült görgőink stabil futásteljesítményt, csökkentett vibrációt és meghosszabbított élettartamot biztosítanak. Az OEM testreszabása és tömeges szállítás elérhető a globális forgalmazók és gépgyártók számára.

Kérdés küldése

Értékelés: 5.0

(Értékelések száma: 1)

termékleírás

Az ipari erőátviteli rendszerekben a szabványos csapágyak gyakran meghibásodnak ismételt ütközőterhelés, sínsúrlódás vagy excentrikus mozgás hatására. A BMT csapágyak járomszerű nyomóhengereit kifejezetten úgy tervezték, hogy ezekben a nehéz körülmények között is teljesítsenek.

Hosszú távú tapasztalattal rendelkezünk szállítószalag-rendszerek gyártóinak, automatizálási berendezés-gyártóinak, mezőgazdasági gépgyártóinak, csomagolósor-integrátorainak szállításában.

Az ügyfelek általában három fő teljesítménykövetelményre összpontosítanak:

Stabil gördülési teljesítmény

Hosszú élettartam

Csökkentett karbantartási gyakoriság

Ezen igények kielégítése érdekében folyamatosan fejlesztjük az anyagválasztást, a megmunkálási pontosságot és a tömítéstervezést.

Yoke Type Track Rollers

Mitől különböznek a BMT igás lánctalpas görgők?

A hagyományos radiális csapágyakkal ellentétben a yoke típusú sínhengereket úgy tervezték, hogy közvetlenül érintkezzenek a vágányokkal, sínekkel vagy bütykös felületekkel.

Ehhez a külső gyűrűnek ellenállnia kell:

Folyamatos felületi érintkezés

Ismételt sokkterhelés

Oldalirányú vezetőerők

Por és szennyezett környezet

A tartósság érdekében alkalmazzuk:

Magas széntartalmú krómozott csapágyacél (GCr15)

Precíziós hőkezelés a keménység stabilitása érdekében

Megerősített külső gyűrűszerkezet

Alacsony zajszintű csiszolási technológia

Nagy terhelésű belső gördülő elemek

A megerősített külső gyűrű jelentősen javítja a deformációval szembeni ellenállást nagy terhelési körülmények között, különösen start-stop operációs rendszerekben.

Műszaki paraméterek

		Yoke típusú lánctalpas görgők: LR sorozat
	Méretek (mm)				Alapvető terhelési besorolások
Kijelölés	D	d	C	rmin.	dyn. Cr w KN	stat. Cor w KN
LR50/5 NPPU	17	5	7	0.2	1.69	0.94
LR50/6 NPPU	19	6	9	0.3	2.7	1.37
LR50/7 NPPU	22	7	10	0.3	3.3	1.7
LR50/8 NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000 KDDU	28	10	12	0.3	4.75	2.85
LR5000 Atomerőmű	28	10	12	0.3	4.75	2.85
LR5000 NPPU	28	10	12	0.3	4.75	2.85
LR5001 KDD	30	12	12	0.3	5.1	3.1
LR5001 KDDU	30	12	12	0.3	5.1	3.1
LR5001 Atomerőmű	30	12	12	0.3	5.1	3.1
LR5001 NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200 KDDU	32	10	14	0.6	6.8	4.1
LR5200 Atomerőmű	32	10	14	0.6	6.8	4.1
LR5200 NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002 KDDU	35	15	13	0.3	6.5	4.15
LR5002 Atomerőmű	35	15	13	0.3	6.5	4.15
LR5002 NPPU	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201 KDDU	35	12	15.9	0.6	8.7	5.2
LR5201 Atomerőmű	35	12	15.9	0.6	8.7	5.2
LR5201 NPPU	35	12	15.9	0.6	8.7	5.2
LR5003 KDD	40	17	14	0.3	7.8	5.3
LR5003 KDDU	40	17	14	0.3	7.8	5.3
LR5003 Atomerőmű	40	17	14	0.3	7.8	5.3
LR5003 NPPU	40	17	14	0.3	7.8	5.3
LR5202 KDD	40	15	15.9	0.6	10	6.3
LR5202 KDDU	40	15	15.9	0.6	10	6.3
LR5202 Atomerőmű	40	15	15.9	0.6	10	6.3
LR5202 NPPU	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004 KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
LR5004 NPPU	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203 KDDU	47	17	17.5	0.6	12.8	8.4
LR5203 Atomerőmű	47	17	17.5	0.6	12.8	8.4
LR5203 NPPU	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005 KDDU	52	25	16	0.6	11.8	8.2
LR5005 Atomerőmű	52	25	16	0.6	11.8	8.2
LR5005 NPPU	52	25	16	0.6	11.8	8.2
LR5204 KDD	52	20	20.6	1	16.1	10.7
LR5204 KDDU	52	20	20.6	1	16.1	10.7
LR5204 Atomerőmű	52	20	20.6	1	16.1	10.7
LR5204 NPPU	52	20	20.6	1	16.1	10.7
LR5303 KDD	52	17	22.2	1	17.5	11.3
LR5303 KDDU	52	17	22.2	1	17.5	11.3
LR5303 Atomerőmű	52	17	22.2	1	17.5	11.3
LR5303 NPPU	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006 KDDU	62	30	19	1	16.1	11.9
LR5006 Atomerőmű	62	30	19	1	16.1	11.9
LR5006 NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205 KDDU	62	25	20.6	1	18.8	13.2
LR5205 Atomerőmű	62	25	20.6	1	18.8	13.2
LR5205 NPPU	62	25	20.6	1	18.8	13.2
LR5304 KDD	62	20	22.2	1.1	21.5	14.8
LR5304 KDDU	62	20	22.2	1.1	21.5	14.8
LR5304 Atomerőmű	62	20	22.2	1.1	21.5	14.8
LR5304 NPPU	62	20	22.2	1.1	21.5	14.8
LR5007 KDD	68	35	20	1	17.8	13.3
LR5007 KDDU	68	35	20	1	17.8	13.3
LR5007 Atomerőmű	68	35	20	1	17.8	13.3
LR5007 NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206 KDDU	72	30	23.8	1	25	18
LR5206 Atomerőmű	72	30	23.8	1	25	18
LR5206 NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305 KDDU	72	25	25.4	1.1	28	19.9
LR5305 Atomerőmű	72	25	25.4	1.1	28	19.9
LR5305 NPPU	72	25	25.4	1.1	28	19.9
LR5207 KDD	80	35	27	1.1	31	22.8
LR5207 KDDU	80	35	27	1.1	31	22.8
LR5207 Atomerőmű	80	35	27	1.1	31	22.8
LR5207 NPPU	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306 KDDU	80	30	30.2	1.1	35.5	25.5
LR5306 Atomerőmű	80	30	30.2	1.1	35.5	25.5
LR5306 NPPU	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208 KDDU	85	40	30.2	1.1	35	26
LR5208 Atomerőmű	85	40	30.2	1.1	35	26
LR5208 NPPU	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307 KDDU	90	35	34.9	1.5	44	32.5
LR5307 Atomerőmű	90	35	34.9	1.5	44	32.5
LR5307 NPPU	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308 KDDU	100	40	36.5	1.5	54	40.5
LR5308 Atomerőmű	100	40	36.5	1.5	54	40.5
LR5308 NPPU	100	40	36.5	1.5	54	40.5

Ige típusú lánctalpas görgők:
NATV, NATR
	Méret (mm)
modell	d	d2	D	B	C
NATV 5 PP	5	12	16	12	11
NATR 5 PP	5	12	16	12	11
NATV 6 PP	6	14	19	12	11
NATR 6 PP	6	14	19	12	11
NATV 8 PP	8	19	24	15	14
NATR 8 PP	8	19	24	15	14
NATV 10 PP	10	23	30	15	14
NATR 10 PP	10	23	30	15	14
NATV 12 PP	12	25	32	15	14
NATR 12 PP	12	25	32	15	14
NATV 15 PP	15	27	35	19	18
NATR 15 PP	15	27	35	19	18
NATV 17 PP	17	32	40	21	20
NATR 17 PP	17	32	40	21	20
NATV 20 PP	20	37	47	25	24
NATR 20 PP	20	37	47	25	24
NATV 25 PP	25	42	52	25	24
NATR 25 PP	25	42	52	25	24
NATV 30 PP	30	51	62	29	28
NATR 30 PP	30	51	62	29	28
NATV 35 PP	35	58	72	29	28
NATR 35 PP	35	58	72	29	28
NATV 40 PP	40	66	80	32	30
NATR 40 PP	40	66	80	32	30
NATV 45 PP	45	72	85	32	30
NATR 45 PP	45	72	85	32	30
NATV 50 PP	50	76	90	32	30
NATR 50 PP	50	76	90	32	30

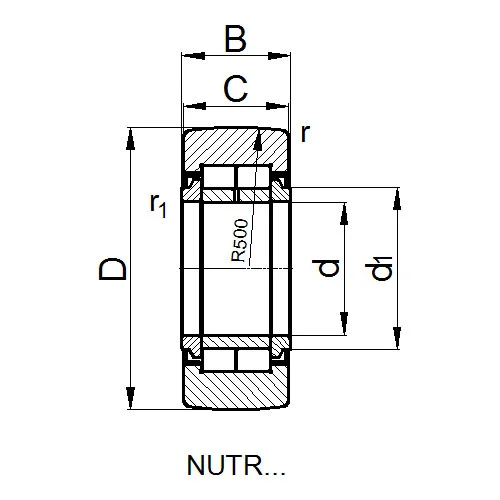

NUTR PWTR
	Méretek (mm)							Alapvető terhelési besorolások
Kijelölés	D	d	B	C	d1	rmin.	r1min.	dyn. Cr KN	stat. Cor KN	Fr permKN	PermKN-hez
NUTR15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
NUTR30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

Stabil teljesítmény folyamatos ipari üzemben

Yoke típusú lánctalpas görgőink széles körben használatosak:

Szállítószalag-vezető rendszerek

Targoncaoszlop-görgők

Bütykös meghajtó mechanizmusok

Textilipari gépek

Csomagoló berendezések

Automatizált gyártósorok

Ezek a környezetek gyakran hosszú üzemórákkal, vibrációval, porral és egyenetlen terheléseloszlással járnak.

A megbízhatóság növelése érdekében a következőkre összpontosítunk:

Precíziós versenypálya köszörülés Az automatizált köszörülés sima gördülést és csökkentett zajt biztosít.

Hőkezelési konzisztencia A stabil keménység megakadályozza a korai fáradásos repedést és javítja az érintkezési élettartamot.

Tömítés tervezési lehetőségek A tömített szerkezetek megakadályozzák a por, nedvesség és szennyeződés bejutását.

A megfelelő kenés tömítéssel kombinálva jelentősen javítja a hosszú távú teljesítményt a folyamatos termelési rendszerekben.

Anyagok és gyártási folyamat

Az ellenőrzött gyártási folyamatokon keresztül a valódi ipari teljesítményt részesítjük előnyben.

Csapágy anyagok

GCr15 csapágyacél (standard)

Szénacél (speciális alkalmazások)

Rozsdamentes acél (korrozív vagy nedves környezetben)

Az anyagválasztás a terheléstől, a hőmérséklettől és a munkakörülményektől függ.

Gyártási munkafolyamat

Nyersanyag vizsgálat
Kovácsolás / CNC esztergálás
Hőkezelés
Precíziós köszörülés
Szerelés
Zaj- és távolságvizsgálat
Rozsdamentes kezelés
Csomagolás végső ellenőrzése

Szállítás előtt minden tételt ellenőriznek az állandó minőség biztosítása érdekében.

Miért használjon Ige típusú sín görgőket a szabványos csapágyak helyett?

A hagyományos csapágyakat nem közvetlen sín- vagy vágányérintkezésre tervezték. A hosszú távú használat ilyen körülmények között a következőket okozhatja:

Felületi fáradtság

Futó eltérés

Fokozott vibráció

Gyakori csere

A nyeles típusú lánctalpas görgőket kifejezetten a vezetőfelületeken való gördülési érintkezésre tervezték. A külső gyűrű geometriája elősegíti a terhelés egyenletesebb elosztását és csökkenti a helyi feszültséget.

Ez alkalmasabbá teszi őket:

Lineáris mozgásrendszerek

Bütyökkel hajtott mechanizmusok

Nagyfrekvenciás oda-vissza mozgás

Elérhető típusok és OEM testreszabás

A különböző gépszerkezetekhez illeszkedő kivitelek széles választékát kínáljuk:

Hengeres külső gyűrűs síngörgők

Koronás külső gyűrűs pályagörgők

Tűgörgős típusú pályagörgők

Zárt síngörgők

Nagy teherbírású járom típusú görgők

OEM szolgáltatások

Nem szabványos méretek

Speciális felületi bevonatok

Egyedi márkajelzés és csomagolás

Kenési specifikáció

Hézagbeállítás

Támogatjuk az OEM projekteket a globális gépgyártók számára.

Minőségellenőrzés és gyártási kapacitás

A BMT Bearings automatizált csiszoló- és összeszerelő sorokat üzemeltet nagyszabású gyártási kapacitással.

ISO9001 és IATF 16949 minőségirányítási rendszereket követünk.

Minden termék tesztelve van:

Méretpontosság

Radiális hézag

Zajszint

A forgás simasága

Felületi hibák

Keménységi konzisztencia

Az exportszállítmányokhoz rozsdamentes csomagolást alkalmaznak a biztonságos szállítás érdekében.

Alkalmazások

Ipari automatizálás

Lineáris mozgásrendszerekben és automatizált szállítószalagokban használják.

Textilipari gépek

Támogatja a stabil működést folyamatos vibráció és nagy sebességű mozgás mellett.

Mezőgazdasági gépek

Megbízhatóan működik porban, sárban és kültéri környezetben.

Csomagolórendszerek

Javítja a mozgási pontosságot a nagy sebességű gyártósorokon.

Anyagmozgató berendezések

Széles körben használják emelőrendszerekben, vezetősínekben és nehéz teherszállító berendezésekben.

Mérnöki támogatás és export tapasztalat

Több éves exporttapasztalattal Európa, Ázsia, Dél-Amerika és a Közel-Kelet területén, mérnöki alapú termékválasztási támogatást nyújtunk.

A rajzok vagy az alkalmazás részleteinek megadásakor csapatunk értékeli:

Terhelési feltételek

Sebességkövetelmények

Beépítési szerkezet

Munkakörnyezet

Kenési módszer

Ez megfelelőbb műszaki megoldást biztosít az egyszerű méretillesztés helyett.

Ajánlott működési feltételek

Az élettartam maximalizálása érdekében a következőket javasoljuk:

Megfelelő kenési intervallumok

Pontos tengely- és sínbeállítás

A túlterhelés hatásának elkerülése

Zárt kivitelek használata poros környezetben

A jól megmunkált sínfelületek és a megfelelő keménységillesztés jelentősen javítja a teljesítménystabilitást.

A BMT csapágyakról

A BMT Bearings a gyakorlati ipari csapágyteljesítményre összpontosít, nem csak az elméleti specifikációkra.

A nyersanyag kiválasztásától a precíziós köszörülésig és a végső ellenőrzésig minden lépést ellenőrzött, hogy biztosítsa a stabil működést valódi munkakörnyezetben.

Üdvözöljük az OEM együttműködést, a tömeges megrendeléseket és a hosszú távú forgalmazói partnerségeket világszerte.

BMT Factory

GYIK

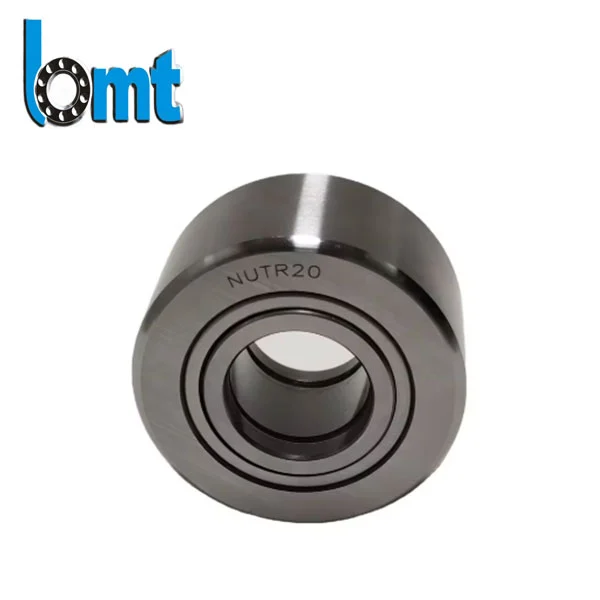

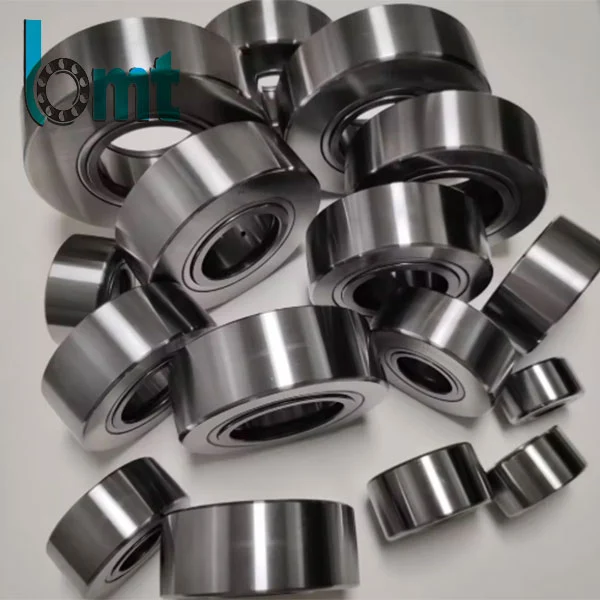

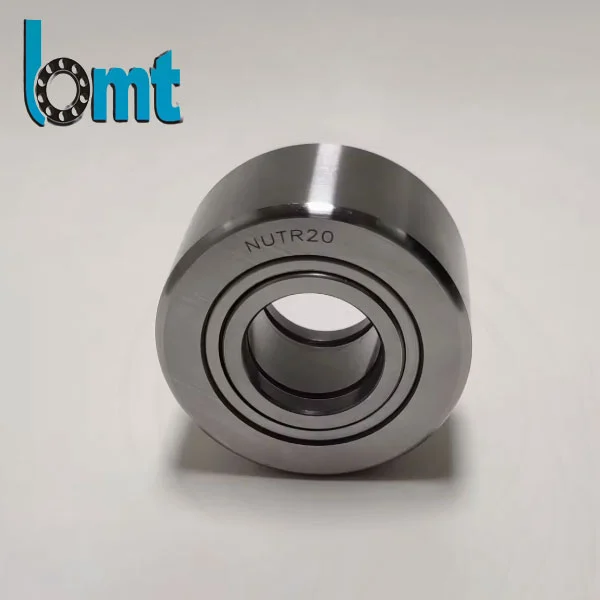

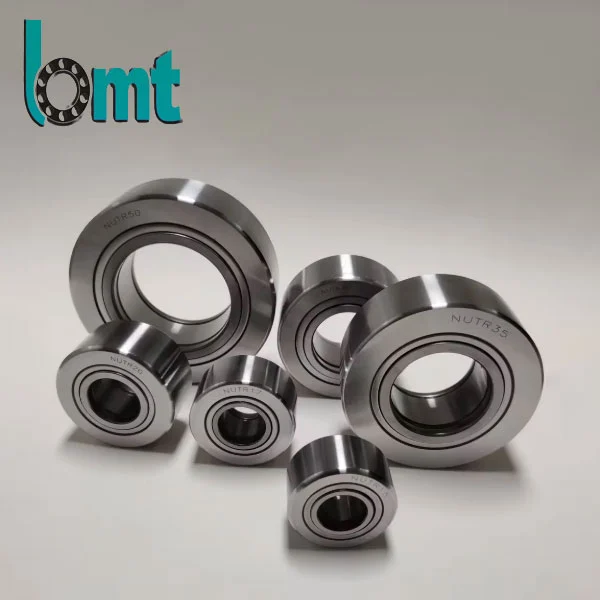

1. Mire használható a Yoke típusú lánctalpas görgő?

A kengyeles sín görgők lineáris vagy irányító mozgási rendszerekhez készültek, ahol a csapágy közvetlenül sínen, sínen vagy bütykös felületen fut. Széles körben használják szállítószalag-rendszerekben, automatizálási berendezésekben, csomagológépekben és anyagmozgató rendszerekben.

2. Mi a különbség a Yoke Type Track Roller és a szabványos csapágy között?

A szabványos csapágyakat főként a házon belüli forgómozgásra tervezték, míg a yoke típusú nyomvonalas görgőket a külső vezetőfelületekkel való közvetlen érintkezésre tervezték. Képesek kezelni:

Nagyobb radiális és lökésterhelés

Folyamatos sínérintkezés

Az oldalsó tolóerő és az elmozdulás jobb, mint a szabványos csapágyaké

3. Milyen anyagokat használnak a BMT pályagörgőkben?

Általában használjuk:

GCr15 króm csapágyacél (standard)

Szénacél (speciális alkalmazások)

Rozsdamentes acél (nedves vagy korrozív környezet)

Az anyagválasztás a terhelési viszonyoktól és a munkakörnyezettől függ.

4. Működhetnek a Yoke típusú lánctalpas görgők poros vagy kültéri környezetben?

Igen. Kínálunk tömített és megerősített változatokat, amelyek a következőkhöz készültek:

Por expozíció

Nedvesség és páratartalom

Kültéri mezőgazdasági gépek körülményei

A megfelelő tömítés és kenés nagymértékben növeli az élettartamot zord környezetben.

Kapcsolódó kategória

Kérdés küldése

Elérhetőségei



Cím

No.183, Longfeng, Zhangting ipari zónától nyugatra, Yuyao, Ningbo, Kína


Tel

+86-15990260649


Email

info@demy-bearing.com

Nyújtsa be az ipari csapágyak, mélyhornyú golyóscsapágyak, kúpgörgős csapágyak és egyebek specifikációit. A BMT csapata 24 órán belül válaszol a tartós csapágyak versenyképes áraival.
