Melyek a négypontos érintkező golyóscsapágyak fő előnyei a modern gépekben

Cikk összefoglaló: Négypontos érintkező golyóscsapágyakEgyedülálló teherbírási geometriájuknak, kompakt kialakításuknak és mindkét irányú axiális terhelésnek köszönhetően az igényes mechanikai rendszerek alapvető alkotóelemei. Ez a cikk feltárja ezek tervezését, mechanikai előnyeit, kulcsfontosságú alkalmazásait, az alternatívákkal szembeni komparatív előnyöket, valamint karbantartási tippeket, átfogó útmutatót adva mérnököknek, tervezőknek és beszerzési szakembereknek.

A műszaki részletekre vonatkozó hivatkozásokat az ipari csapágyspecialistáktól (pl. NSK, SKF, RKB) merítik a tények pontosságának és a legjobb gyakorlatok betekintésének biztosítása érdekében.

Tartalomjegyzék

• Meghatározás és mi teszi őket egyedivé
• Mérnöki tervezés és mechanika
• Főbb előnyök
• Ipari alkalmazások
• Specifikáció-összehasonlító táblázat
• Karbantartás és legjobb gyakorlatok
• GYIK
• Következtetés

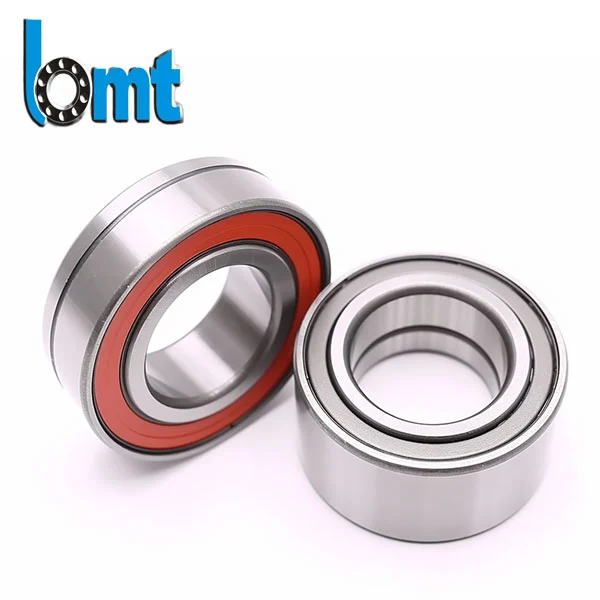

Meghatározás: Négypontos érintkező golyóscsapágyak

Négypontos érintkező golyóscsapágyakosztályaradiális egysoros ferde érintkező golyóscsapágyakspeciális futópályákkal, amelyek lehetővé teszik, hogy az egyes golyók egyidejűleg érintkezzenek mind a belső, mind a külső gyűrűkkel négy ponton sugárirányú terhelés alatt.

A szabványos mélyhornyú vagy kétsoros csapágyakkal ellentétben ezek a csapágyak:

• Mindkét irányban képes axiális terhelést elviselni.
• Kombinált terhelések (axiális + radiális) befogadása kompakt terekben.
• Nagy merevséget biztosít az egyedi érintkezési geometriának köszönhetően.

Mérnöki tervezés és mechanika

A négy pont érintkező csapágy magja a futópályáik és a golyós konfiguráció geometriája:

• Osztott belső gyűrű:Nagyobb számú golyót és szétválasztható szerkezetet tesz lehetővé.
• Érintkezési szög:Jellemzően 35° körüli, ami növeli az axiális terhelhetőséget.
• Versenypálya alakja:Barack alakú vagy gótikus ívű futópályák négy különálló terhelési pontot hoznak létre radiális terhelés alatt.

A golyók és gyűrűk közötti négy érintkezési pont kiegyensúlyozott erőelosztást biztosít, így ezek a csapágyak alkalmasak nagy axiális terhelésekre még kétirányú tolóerő-forgatókönyvek esetén is.

A négypontos érintkező golyóscsapágyak fő előnyei

Az alábbiak azok az alapvető előnyök, amelyek miatt ezek a csapágyak ideálisak a modern ipari alkalmazásokhoz:

1. Kétirányú teherkezelés

A négypontos érintkezőcsapágyak mindkét irányban képesek axiális terhelést hordozni anélkül, hogy páros csapágyra lenne szükségük, ellentétben a hagyományos szögérintkező csapágyakkal.

2. Kompakt axiális lábnyom

A kétsoros szögérintkezős csapágyakhoz képest ezek a csapágyak lényegesen kevesebb tengelyirányú helyet igényelnek – ez egy jelentős előny a szűkös helyű berendezésekben.

3. Nagy terhelhetőség és merevség

A nagyobb számú gördülőelem és az optimalizált érintkezési szög kombinációja növeli a teherbírást és a merevséget, növelve a gép pontosságát és terhelés alatti reakcióképességét.

4. Egyszerűsített szerelés és karbantartás

Az elválasztható kialakítás lehetővé teszi, hogy a külső gyűrűt a golyókkal és a ketrecszerelvényekkel a belső gyűrűfelektől függetlenül szereljék fel, leegyszerűsítve a beszerelést és a szervizelést.

5. Költséghatékony alternatíva

Számos kivitelben egyetlen négypontos érintkezőcsapágy helyettesíthet két szögérintkezős csapágyat, csökkentve az alkatrészek számát és a készlet bonyolultságát.

Hol használják a négypontos érintkező golyóscsapágyakat?

Ezeket a csapágyakat sokoldalúságuk és teljesítményük miatt különféle ipari ágazatokban alkalmazzák:

• Automatizálási és robotikai rendszerek
• Elektromos motorok és áramfejlesztő berendezések
• Szivattyúk, kompresszorok és sebességváltók
• Nehéz gépek, például daruk és anyagmozgató berendezések
• Kétirányú axiális terhelés alátámasztást igénylő szerszámgépek

Specifikációs és összehasonlító táblázat

Karbantartási és legjobb gyakorlati útmutató

Az élettartam maximalizálása érdekében kövesse az alábbi gyakorlatokat:

• Megfelelő kenés:A terhelési és sebességi viszonyokhoz igazodó rendszeres olaj- vagy zsírkenés biztosítja a zavartalan működést.
• Hőmérséklet figyelés:Kerülje a hosszan tartó expozíciót a névleges üzemi hőmérséklet felett.
• Axiális hézagbeállítás:A megfelelő hézag megakadályozza a korai kopást vagy túlmelegedést.

Gyakran Ismételt Kérdések

Q1: Miben különböznek a négypontos érintkező golyóscsapágyak a mélyhornyú golyóscsapágyaktól?

V: Míg a mélyhornyú csapágyak radiális és korlátozott axiális terhelést is támogatnak, a négypontos érintkezőcsapágyak kifejezetten a kétirányú axiális terhelések kezelésére vannak kialakítva, és kompaktan illeszkednek ott, ahol a kétsoros alternatívák túl nagyok lennének.

2. kérdés: Mi a tipikus érintkezési szög, és miért számít?

V: A tipikus érintkezési szög körülbelül 35°, ami kiegyensúlyozza a radiális és axiális teherbírást, és hozzájárul a merevséghez.

Q3: Használhatók-e ezek a csapágyak nagy fordulatszámon?

V: Igen, kialakításuk lehetővé teszi a nagy sebességű teljesítményt, bár az egyes besorolások a mérettől, a kenéstől és az alkalmazási körülményektől függenek.

4. kérdés: Vannak szabványos sorozatok vagy kódok ezeknek a csapágyaknak az elnevezésére?

V: Igen, a csapágyak elnevezése magában foglalja a méretsorozatokat, a nyíláskódokat és az anyag/ketrec megjelöléseket, amelyeket a gyártók általában szabványosítanak.

Következtetés

A négypontos érintkező golyóscsapágyak robusztus, helytakarékos és sokoldalú megoldás a modern gépekhez. A kétirányú axiális terhelés támogatásától az egyszerűsített telepítésig és a csökkentett alkatrészszámig ezek a csapágyak jelentős tervezési és teljesítményelőnyöket biztosítanak az alkalmazások széles körében.

Ha a következő gépészeti tervezés vagy ipari projekt csapágyazási lehetőségeit értékeli, fontolja meg szakértői tanácsok igénybevételét a csapágyválasztással és a megvalósítási stratégiákkal kapcsolatban.

BMTnagy pontosságú négypontos érintkező golyóscsapágyakat kínál, amelyeket megbízhatóságra és teljesítményre terveztek. Ha személyre szabott ajánlásokat szeretne kapni, vagy megbeszélheti az egyéni specifikációkat,lépjen kapcsolatba velünkma!
