Önbeálló golyóscsapágyak

Önbeálló golyóscsapágyakkét sor gördülő elemmel és egy, a külső gyűrűben kialakított, gömb alakú futópályával vannak kialakítva. A belső gyűrűn két mély, megszakítás nélküli hornyos futópálya található. A kulcsfontosságú szerkezeti szempont az, hogy a gömb alakú külső gyűrűs futópálya görbületi középpontja egy vonalban van a csapágy geometriai középpontjával. Ez a kialakítás lehetővé teszi, hogy a belső gyűrű, a golyókészlet és a ketrec szabadon forogjon a központi tengely körül, így automatikus eltolódás kompenzációt és egyenletes forgási teljesítményt biztosít.

📊 Főbb teljesítményelőnyök

Eltérés
Akár 2,5° - 3° dinamikus
Statikus: 4°-ig

⚡ Alacsony súrlódás
Optimalizált belső kialakítás
Csökkentett hőtermelés

📈 Terhelhetőség
Kiváló radiális terhelés
Mérsékelt kétirányú axiális

Alacsony karbantartás
Hosszabb élettartam
Ritkább csere

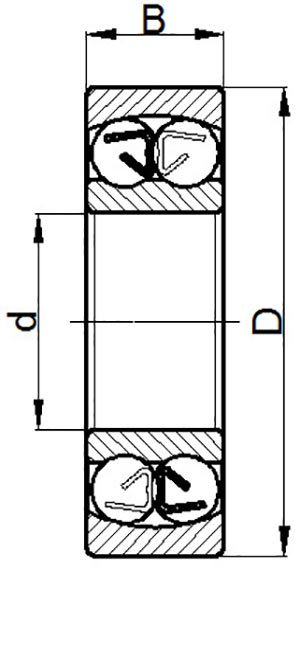

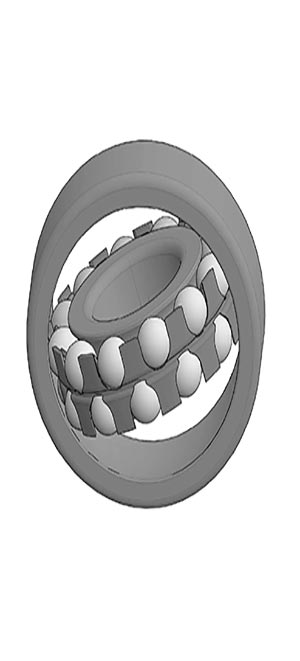

Self-aligning ball bearing - cross section diagram showing spherical outer ring raceway Self-aligning ball bearing - two-row ball configuration with cage

📐 Műszaki adatok - Népszerű sorozat

Sorozat	ID (mm)	OD (mm)	Eltérés	A ketrec anyaga
1200	10-100	30-180	2,5°-3°	Acél/sárgaréz/nylon
1300	15-100	42-180	2°-2,5°	Acél/sárgaréz
2200	10-100	30-180	2,5°-3°	Acél/FRP

🏭 Tipikus alkalmazások

Elektromos motorok

Szállítószalag rendszerek

Mezőgazdasági gépek

Textilipari gépek

Ventilátorok és fúvók

Famegmunkáló gépek

Önbeálló golyóscsapágyakra van szüksége?

Mondja el nekünk a tengelyeltéréseket és a terhelési követelményeket

Kérjen árajánlatot → PDF katalógus letöltése

View as

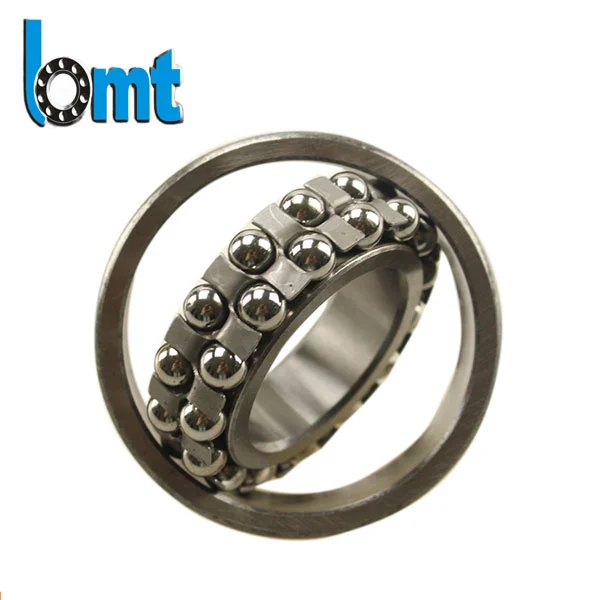

2300-as sorozatú önbeálló golyóscsapágyak

A 2300-as sorozatú önbeálló golyóscsapágyakat úgy tervezték, hogy stabil működést biztosítsanak elmozdulás és nehéz körülmények között. Az ISO 9001 és IATF 16949 szabványok szerint gyártott termékek alacsony zajszintet, hosszú élettartamot és állandó OEM minőséget biztosítanak. Vegye fel velünk a kapcsolatot, hogy megbeszéljük a tömeges vásárlást és a közvetlen gyári szállítási lehetőségeket.

Mutass többet >> Kérdés küldése >>

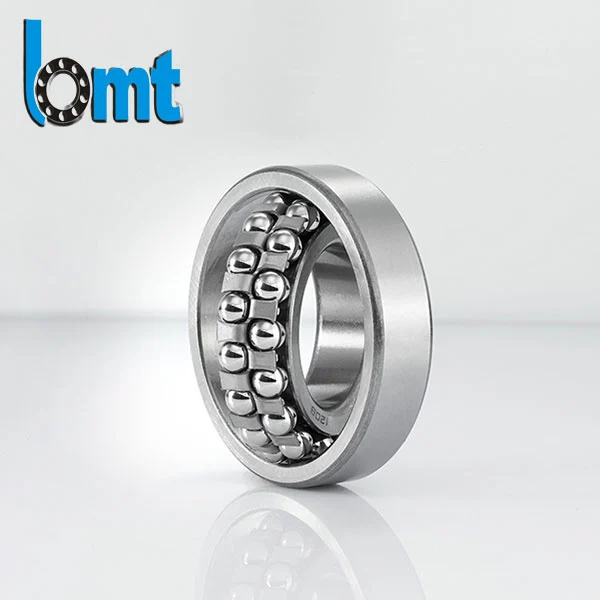

2200-as sorozatú önbeálló golyóscsapágyak

A 2200-as sorozatú önbeálló golyóscsapágyak olyan igényes ipari alkalmazásokhoz alkalmasak, ahol a tengely eltolódása, a telepítési eltérések és a vibráció elkerülhetetlen. A több évtizedes precíziós mérnöki tapasztalatra épülő csapágyak stabil forgást, alacsony súrlódást és hosszú élettartamot biztosítanak a valós működési körülmények között. Mindegyik csapágyat szigorú ISO és IATF minőségi szabványok szerint gyártják, és automatizált csiszolási és ellenőrzési folyamatokat alkalmaznak a méretpontosság és a teljesítménystabilitás biztosítása érdekében.

Mutass többet >> Kérdés küldése >>

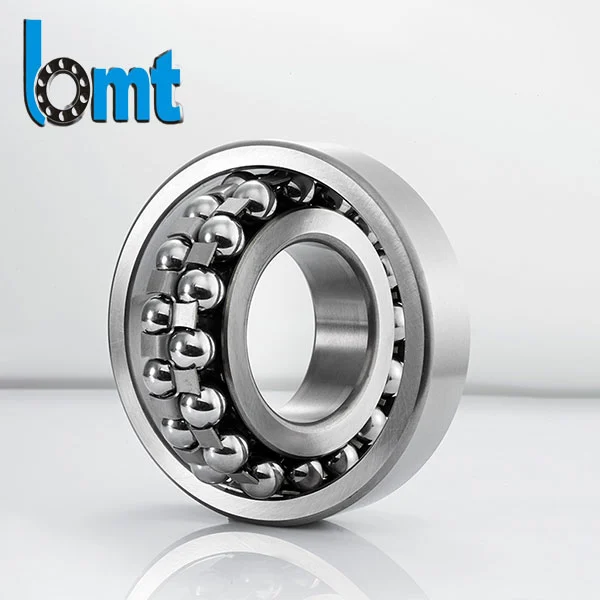

1300-as sorozatú önbeálló golyóscsapágyak

A BMT Bearings 1300-as sorozatú önbeálló golyóscsapágyakat szállít olyan alkalmazásokhoz, ahol a tengely eltolódása, a beépítési eltérés vagy a ház elhajlása nem küszöbölhető ki teljesen. Ezeket a csapágyakat széles körben használják villanymotorokban, szivattyúkban, mezőgazdasági berendezésekben és könnyűipari gépekben, amelyek stabil forgást és csökkentett karbantartási gyakoriságot igényelnek.
Támogatjuk az OEM testreszabását, a tömeges ipari szállítást és az exportcsomagolási megoldásokat forgalmazók és berendezésgyártók számára.

Mutass többet >> Kérdés küldése >>

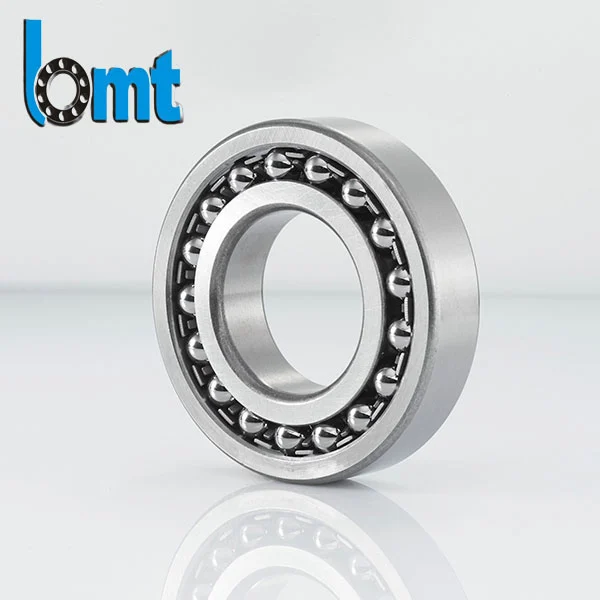

1200-as sorozatú önbeálló golyóscsapágyak

A BMT 1200 sorozatú önbeálló golyóscsapágyakat úgy tervezték, hogy megoldják az ipari gépek tengelyeltérési és vibrációs problémáit. Önbeálló szerkezetükkel és nagy szilárdságú csapágyacéljukkal egyenletes forgást, csökkentett kopást és hosszú élettartamot biztosítanak. Alkalmas gyári sorokhoz és összetett berendezésekhez, stabil és hatékony teljesítményt nyújtanak igényes munkakörülmények között is.

Mutass többet >> Kérdés küldése >>

Kijelölés	Méretek (mm)				Alapvető terhelési besorolások
Kijelölés	d	D	B	r min.	dyn. Kr KN	stat. Cor KN
1200	10	30	9	0.6	5.7	1.18
1201	12	32	10	0.6	5.7	1.26
1202	15	35	11	0.6	7.7	1.73
1203	17	40	12	0.6	8.1	2
1204	20	47	14	1	10.1	2.6
1205	25	52	15	1	12.3	3.25
1206	30	62	16	1	15.9	4.6
1207	35	72	17	1.1	16	5.1
1208	40	80	18	1.1	19.4	6.5
1209	45	85	19	1.1	22	7.3
1210	50	90	20	1.1	22.9	8
1211	55	100	21	1.5	25.65	9.41
1212	60	110	22	1.5	28.98	10.83
1213	65	120	23	1.5	29.45	11.78
1214	70	125	24	1.5	33.25	13.02
1215	75	130	25	1.5	37.05	14.73
1216	80	140	26	2	38	15.96
1217	85	150	28	2	47.03	19.57
1218	90	160	30	2	54.15	22.14
1219	95	170	32	2.1	57.6	24.3
1220	100	180	34	2.1	63	26.55
1221	105	190	36	2.1	67.5	28.8
1222	110	200	38	2.1	80.1	34.2
1224	120	215	42	2.1	108.9	46.8
1226	130	230	46	3	112.5	49.5
1228	140	250	50	3	146.7	66.6
1230	150	270	54	3	162	77.4
1303	17	47	14	1	12.9	3.15
1304	20	52	15	1.1	12.7	3.3
1305	25	62	17	1.1	18.3	4.95
1306	30	72	19	1.1	21.7	6.3
1307	35	80	21	1.5	25.5	7.8
1308	40	90	23	1.5	30	9.6
1309	45	100	25	1.5	38.5	12.6
1310	50	110	27	2	42	14.1
1311	55	120	29	2	49.4	16.82
1312	60	130	31	2.1	55.1	19.57
1313	65	140	33	2.1	59.85	21.57
1314	70	150	35	2.1	71.25	26.13
1315	75	160	37	2.1	76	28.03
1316	80	170	39	2.1	84.55	31.35
1317	85	180	41	3	94.05	35.63
1318	90	190	43	3	103.55	40.38
1319	95	200	45	3	120.6	45
1320	100	215	47	3	130.5	51.3
1321	105	225	49	3	142.2	57.6
1322	110	240	50	3	148.5	63.9
2200	10	30	14	0.6	8.8	1.73
2201	12	32	14	0.6	9.4	1.92
2202	15	35	14	0.6	9.6	2.08
2203	17	40	16	0.6	11.8	2.75
2204	20	47	18	1	14.7	3.5
2205	25	52	18	1	17.3	4.4
2206	30	62	20	1	26	6.9
2207	35	72	23	1.1	33	8.9
2208	40	80	23	1.1	32.5	9.4
2209	45	85	23	1.1	28.5	8.9
2210	50	90	23	1.1	28.5	9.4
2211	55	100	25	1.5	37.05	11.78
2212	60	110	28	1.5	45.6	15.49
2213	65	120	31	1.5	55.1	18.05
2214	70	125	31	1.5	41.8	16.06
2215	75	130	31	1.5	42.28	16.72
2216	80	140	33	2	47.03	18.81
2217	85	150	36	2	56.05	22.23
2218	90	160	40	2	67.45	27.08
2219	95	170	43	2.1	75.6	30.6
2220	100	180	46	2.1	88.2	36
2222	110	200	53	2.1	113.4	45.9
2302	15	42	17	1	17	3.7
2303	17	47	19	1	13.9	3.15
2304	20	52	21	1.1	17.6	4.25
2305	25	62	24	1.1	25	6.5
2306	30	72	27	1.1	32.5	8.7
2307	35	80	31	1.5	40.5	11.1
2308	40	90	33	1.5	46	13.4
2309	45	100	36	1.5	55	16.5
2310	50	110	40	2	66	19.9
2311	55	120	43	2	73.15	22.61
2312	60	130	46	2.1	84.55	26.6
2313	65	140	48	2.1	93.1	30.4
2314	70	150	51	2.1	106.4	35.15
2315	75	160	55	2.1	117.8	39.9
2316	80	170	58	2.1	132.05	46.08
2317	85	180	60	3	135.85	48.45
2318	90	190	64	3	148.2	54.15
2319	95	200	67	3	150.3	56.7
2320	100	215	73	3	176.4	70.2
2322	110	240	80	3	198.9	84.6
1204K	20	47	14	1	10.1	2.6
1205K	25	52	15	1	12.3	3.25
1206K	30	62	16	1	15.9	4.6
1207K	35	72	17	1.1	16	5.1
1208K	40	80	18	1.1	19.4	6.5
1209K	45	85	19	1.1	22	7.3
1210K	50	90	20	1.1	22.9	8
1211K	55	100	21	1.5	25.65	9.41
1212K	60	110	22	1.5	28.98	10.83
1213K	65	120	23	1.5	29.45	11.78
1214K	70	125	24	1.5	33.25	13.02
1215K	75	130	25	1.5	37.05	14.73
1216K	80	140	26	2	38	15.96
1217K	85	150	28	2	47.03	19.57
1218K	90	160	30	2	54.15	22.14
1219K	95	170	32	2.1	57.6	24.3
1220 ezer	100	180	34	2.1	63	26.55
1222K	110	200	38	2.1	80.1	34.2
1305K	25	62	17	1.1	18.3	4.95
1306K	30	72	19	1.1	21.7	6.3
1307K	35	80	21	1.5	25.5	7.8
1308K	40	90	23	1.5	30	9.6
1309 ezer	45	100	25	1.5	38.5	12.6
1310 ezer	50	110	27	2	42	14.1
1311K	55	120	29	2	49.4	16.82
1312K	60	130	31	2.1	55.1	19.57
1313K	65	140	33	2.1	59.85	21.57
1315K	75	160	37	2.1	76	28.03
1316K	80	170	39	2.1	84.55	31.35
1317K	85	180	41	3	94.05	35.63
1318K	90	190	43	3	103.55	40.38
1319K	95	200	45	3	120.6	45
1320 ezer	100	215	47	3	130.5	51.3
1322K	110	240	50	3	148.5	63.9

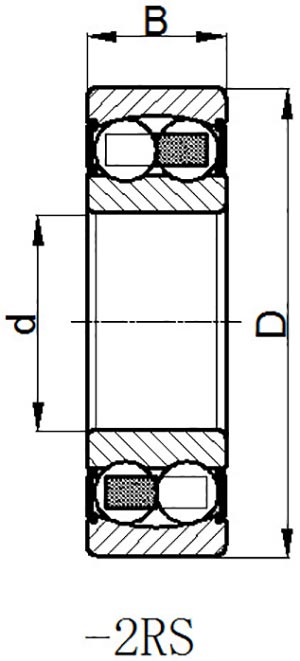

2200-2RS-T	10	30	14	0.6	5.7	1.18
2201-2RS-T	12	32	14	0.6	5.7	1.26
2202-2RS-T	15	35	14	0.6	7.7	1.73
2203-2RS-T	17	40	16	0.6	8.1	2
2204-2RS-T	20	47	18	1	10.1	2.6
2205-2RS-T	25	52	18	1	12.3	3.25
2205K	25	52	18	1	17.3	4.4
2205K-2RS-T	25	52	18	1	12.3	3.25
2206-2RS-T	30	62	20	1	15.9	4.6
2206K	30	62	20	1	26	6.9
2206K-2RS-T	30	62	20	1	15.9	4.6
2207-2RS-T	35	72	23	1.1	16	5.1
2207K	35	72	23	1.1	33	8.9
2207K-2RS-T	35	72	23	1.1	16	5.1
2208-2RS-T	40	80	23	1.1	19.4	6.5
2208K	40	80	23	1.1	32.5	9.4
2208K-2RS-T	40	80	23	1.1	19.4	6.5
2209-2RS-T	45	85	23	1.1	22	7.3
2209K	45	85	23	1.1	28.5	8.9
2209K-2RS-T	45	85	23	1.1	22	7.3
2210-2RS-T	50	90	23	1.1	22.9	8
2210 ezer	50	90	23	1.1	28.5	9.4
2210K-2RS-T	50	90	23	1.1	22.9	8
2211-2RS-T	55	100	25	1.5	25.65	9.41
2211K	55	100	25	1.5	37.05	11.78
2211K-2RS-T	55	100	25	1.5	25.65	9.41
2212-2RS-T	60	110	28	1.5	28.98	10.83
2212K	60	110	28	1.5	45.6	15.49
2212K-2RS-T	60	110	28	1.5	28.98	10.83
2213-2RS-T	65	120	31	1.5	29.45	11.78
2213K	65	120	31	1.5	55.1	18.05
2213K-2RS-T	65	120	31	1.5	29.45	11.78
2214-2RS-T	70	125	31	1.5	33.25	13.02
2215K	75	130	31	1.5	42.28	16.72
2216K	80	140	33	2	47.03	18.81
2217K	85	150	36	2	56.05	22.23
2218K	90	160	40	2	67.45	27.08
2219K	95	170	43	2.1	75.6	30.6
2220 ezer	100	180	46	2.1	88.2	36
2222K	110	200	53	2.1	113.4	45.9
2303-2RS-T	17	47	19	1	12.9	3.15
2304-2RS-T	20	52	21	1.1	12.7	3.3
2305-2RS-T	25	62	24	1.1	18.3	4.95
2305K	25	62	24	1.1	25	6.5
2306-2RS-T	30	72	27	1.1	21.7	6.3
2306K	30	72	27	1.1	32.5	8.7
2307-2RS-T	35	80	31	1.5	25.5	7.8
2307K	35	80	31	1.5	40.5	11.1
2308-2RS-T	40	90	33	1.5	30	9.6
2308K	40	90	33	1.5	46	13.4
2309-2RS-T	45	100	36	1.5	38.5	12.6
2309K	45	100	36	1.5	55	16.5
2310-2RS-T	50	110	40	2	42	14.1
2311-2RS-T	55	120	43	2	49.4	16.82
2311K	55	120	43	2	73.15	22.61
2312K	60	130	46	2.1	84.55	26.6
2313K	65	140	48	2.1	93.1	30.4
2315K	75	160	55	2.1	117.8	39.9
2316K	80	170	58	2.1	132.05	46.08
2317K	85	180	60	3	135.85	48.45
2318K	90	190	64	3	148.2	54.15
2319K	95	200	67	3	150.3	56.7
2320 ezer	100	215	73	3	176.4	70.2
2322K	110	240	80	3	198.9	84.6
11204	20	47	14		10	2.65
11205	25	52	15		12.2	3.35
11206	30	62	16		15.6	4.65
11207	35	72	17		16	5.2
11208	40	80	18		19.3	6.55
11209	45	85	19		22	7.35
11210	50	90	20		22.8	8.15
11212	60	110	22		30	11.6
11305	25	62	17		19	5.4
11306	30	72	19		22.5	6.8
11307	35	80	21		26.5	8.5
11308	40	90	23		33.8	11.2
11310	50	110	27		43.6	14
