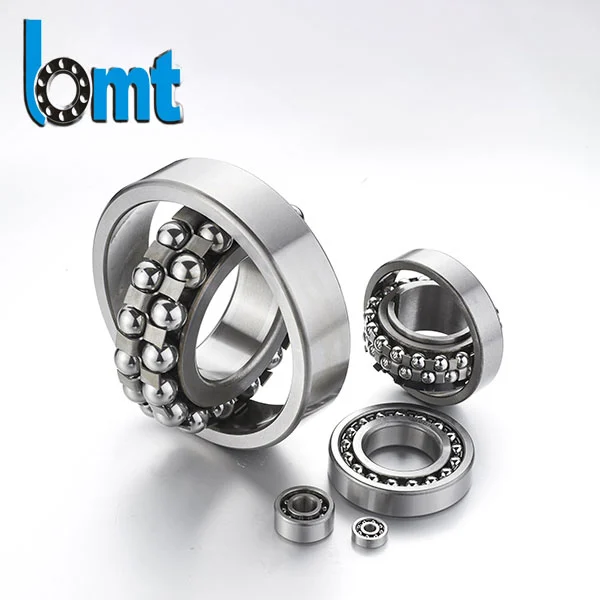

1300-as sorozatú önbeálló golyóscsapágyak
A BMT Bearings 1300-as sorozatú önbeálló golyóscsapágyakat szállít olyan alkalmazásokhoz, ahol a tengely eltolódása, a beépítési eltérés vagy a ház elhajlása nem küszöbölhető ki teljesen. Ezeket a csapágyakat széles körben használják villanymotorokban, szivattyúkban, mezőgazdasági berendezésekben és könnyűipari gépekben, amelyek stabil forgást és csökkentett karbantartási gyakoriságot igényelnek.
Támogatjuk az OEM testreszabását, a tömeges ipari szállítást és az exportcsomagolási megoldásokat forgalmazók és berendezésgyártók számára.
Támogatjuk az OEM testreszabását, a tömeges ipari szállítást és az exportcsomagolási megoldásokat forgalmazók és berendezésgyártók számára.

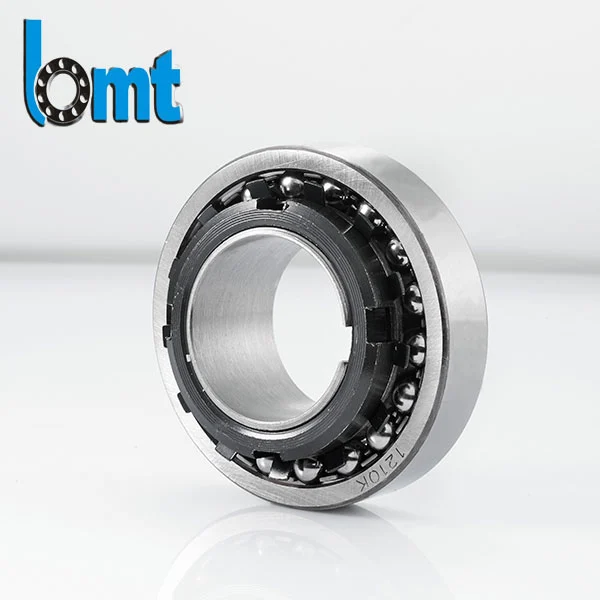

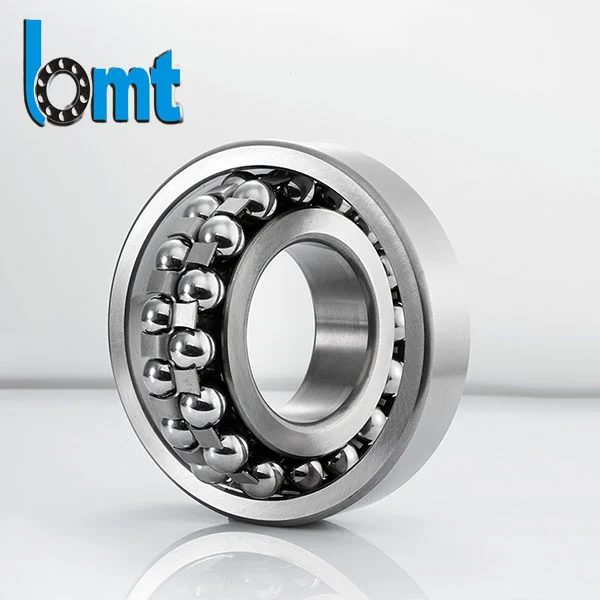

Az 1300-as sorozatú önbeálló golyóscsapágy gömb alakú külső futópályával és kétsoros golyós szerkezettel rendelkezik, lehetővé téve a belső gyűrűnek a szögeltérés beállítását működés közben.
Ez a kialakítás segít csökkenteni az élterhelést és a szerelési hibákból vagy a tengely elhajlásából eredő abnormális feszültséget. Gyakorlati alkalmazásokban, például motorrendszerekben vagy szivattyúegységekben ez segít fenntartani a simább forgást és a stabilabb működési feltételeket.
Mindegyik csapágy magas széntartalmú krómtartalmú acélból készül (általában GCr15 vagy azzal egyenértékű anyagok a specifikációtól függően), és hőkezeléssel, precíziós köszörüléssel és automatikus összeszerelő sorokkal dolgozzák fel.
Műszaki paraméterek
| Csapágy modell | Méretek (mm) | Alap terhelési értékek (kN) | Sebességkorlátozás (rpm) | Súly | ||||
| d | D | B | Kr | Cor | Zsír | Olaj | (kg) | |
| 1300 | 10 | 35 | 11 | 7.2 | 3.1 | 16.000 | 22.000 | 0.06 |
| 1301 | 12 | 37 | 12 | 8.1 | 3.6 | 15 000 | 20 000 | 0.07 |
| 1302 | 15 | 42 | 13 | 9.56 | 4.5 | 14 000 | 19 000 | 0.095 |
| 1303 | 17 | 47 | 14 | 11.2 | 5.8 | 13 000 | 18.000 | 0.125 |
| 1304 | 20 | 52 | 15 | 12.8 | 6.65 | 12 000 | 16.000 | 0.165 |
| 1305 | 25 | 62 | 17 | 17.5 | 9.8 | 10 000 | 14 000 | 0.26 |
| 1306 | 30 | 72 | 19 | 22 | 13.5 | 9 000 | 12 000 | 0.38 |
| 1307 | 35 | 80 | 21 | 26.5 | 17.5 | 8 500 | 11 000 | 0.52 |
| 1308 | 40 | 90 | 23 | 32 | 21.8 | 8.000 | 10 000 | 0.72 |
| 1309 | 45 | 100 | 25 | 38.5 | 27.5 | 7, 200 | 9 500 | 0.95 |
| 1310 | 50 | 110 | 27 | 45 | 33.2 | 6 700 | 9 000 | 1.25 |
| 1311 | 55 | 120 | 29 | 52.5 | 40.5 | 6 300 | 8 500 | 1.6 |
| 1312 | 60 | 130 | 31 | 58 | 46.5 | 6 000 | 8.000 | 1.95 |
| 1313 | 65 | 140 | 33 | 65.5 | 54 | 5 600 | 7 500 | 2.35 |
| 1314 | 70 | 150 | 35 | 72 | 61 | 5 300 | 7 000 | 2.85 |
| 1315 | 75 | 160 | 37 | 80.5 | 70.5 | 5 000 | 6 700 | 3.4 |
| 1316 | 80 | 170 | 39 | 88 | 78 | 4 800 | 6 300 | 4 |
| 1317 | 85 | 180 | 41 | 96.5 | 88 | 4 500 | 6 000 | 4.65 |
| 1318 | 90 | 190 | 43 | 105 | 98.5 | 4, 200 | 5 600 | 5.35 |
| 1319 | 95 | 200 | 45 | 115 | 110 | 4 000 | 5 300 | 6.15 |
| 1320 | 100 | 215 | 47 | 128 | 125 | 3 800 | 5 000 | 7.2 |
| 1321 | 105 | 225 | 49 | 138 | 138 | 3 600 | 4 800 | 8.3 |
| 1322 | 110 | 240 | 50 | 152 | 155 | 3 400 | 4 500 | 9.8 |
| 1324 | 120 | 260 | 55 | 175 | 185 | 3, 200 | 4, 200 | 12.5 |
| 1326 | 130 | 280 | 58 | 198 | 215 | 3.000 | 4 000 | 15.2 |
| 1328 | 140 | 300 | 62 | 225 | 250 | 2 800 | 3 600 | 18.5 |
| 1330 | 150 | 320 | 65 | 248 | 285 | 2 600 | 3 400 | 22 |
Konkrét alkalmazási követelményekért vagy egyedi megoldásokért forduljon műszaki támogatási csapatunkhoz.
Mérnöki jellemzők
1. Önbeálló szerkezet a beépítési tűréshez
A gömb alakú futópálya kialakítás korlátozott szögbeállítást tesz lehetővé a tengely és a ház között. Ez csökkenti a helyszíni telepítéseknél gyakran előforduló igazítási hibák hatását.
2. Stabil futásteljesítmény vibráció alatt
A kétsoros szerkezet egyenletesebben osztja el a terhelést, javítva a stabilitást a vibrációnak kitett berendezésekben, például szivattyúkban, szállítószalagokban és mezőgazdasági gépekben.
3. Alacsony súrlódás és szabályozott hőmérséklet-emelkedés
A precíziós köszörülésű futópályák és az ellenőrzött belső hézag segít csökkenteni a súrlódási veszteséget, így folyamatos működés közben is stabilabb hőmérsékleti viselkedést biztosít.
4. Alkalmas folyamatos üzemű alkalmazásokhoz
A csapágy kialakítása támogatja a motorok és ipari hajtások hosszú üzemi feltételeit, ahol az állásidő költséges és a karbantartási intervallumok meghosszabbodnak.
5. Következetes gyártási folyamat ellenőrzés
A gyártás az ISO 9001 és IATF 16949 minőségirányítási rendszereket követi, beleértve az anyagvizsgálatot, a méretellenőrzést és a végső összeszerelés ellenőrzését.

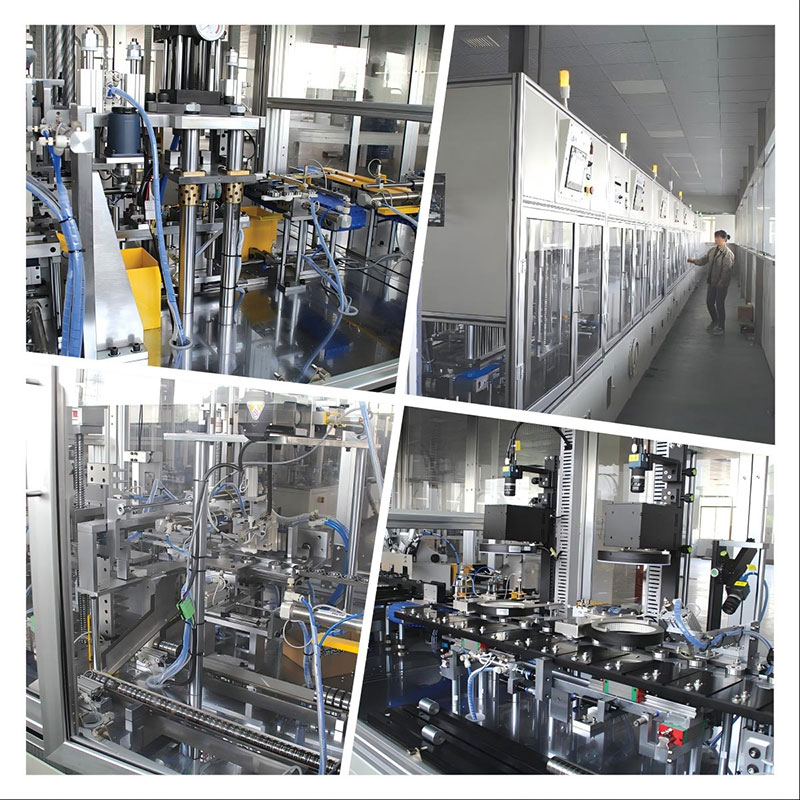

Műszaki gyártási képesség
A BMT Bearings 1300-as sorozatú önbeálló golyóscsapágyakat gyárt szabványosított eljárással, amely magában foglalja:
- Nyersanyag spektrális vizsgálata gyártás előtt
- Hőkezelés szabályozott keménységű célokkal
- Belső és külső futópályák CNC csiszolása
- Automatikus összeszerelés szabályozott előfeszítéssel/hézaggal
- A kulcsméretek 100%-os ellenőrzése a csomagolás előtt
Az ellenőrzési tételek általában a következőket tartalmazzák:
- A furatátmérő és a külső átmérő tűrés ellenőrzése
- Radiális belső hézagmérés
- Zaj- és rezgésszűrés (véletlenszerű tételvizsgálat vagy teljes ellenőrzés a rendelési szinttől függően)
- Felületi minőség és keménység ellenőrzése
Tipikus alkalmazások
Az 1300-as sorozatú önbeálló golyóscsapágyakat általában a következőkben használják:
- Elektromos motorok (ipari és háztartási típusok)
- Vízszivattyúk és öntözőrendszerek
- Mezőgazdasági gépek (pl. betakarítógépek, feldolgozó berendezések)
- Szellőztető és hűtőrendszerek
- Könnyű szállítószalag és átviteli berendezés
- Autóipari segédmechanizmusok
Ezekben az alkalmazásokban gyakran előfordulnak eltolódások vagy szerkezeti elhajlások működés közben, így az önbeállási képesség elengedhetetlen a stabil teljesítményhez.
Ami az ügyfeleket általában érdekli
Eltérés a telepítés során
→ A gömb alakú külső gyűrű kiegyenlíti a szögeltérést, csökkentve a tengelyfeszültséget.
Csapágyzaj motoros alkalmazásokban
→ A precíziós köszörülés és az ellenőrzött hézag segít csökkenteni a rendellenes rezgésforrásokat.
Rövid élettartam folyamatos terhelés mellett
→ A hőkezelt acél és az optimalizált belső geometria javítja a fáradásállóságot.
Instabil minőség a tételek között
→ Szabványos gyártósorok és ellenőrzési eljárások biztosítják az ismételhető méretszabályozást.
Minőségellenőrző rendszer
Minden egyes gyártási tételt nyomon követhető minőségbiztosítási rendszer alapján kezelnek, beleértve:
- Beérkező anyagvizsgálati jegyzőkönyvek
- Folyamat közbeni méretfigyelés
- Szállítás előtti végső vizsgálati jelentés
- Kötegelt nyomon követhetőségi címkézés az exportrendelésekhez
Ez lehetővé teszi az ipari ügyfelek számára, hogy ellenőrizzék a konzisztenciát az ismételt megrendelések között.
Ellátási és testreszabási lehetőségek
Támogatjuk:
- OEM márkajelzés és csomagolás
- Vámkezelés (C2, C3 vagy az ügyfél által meghatározott követelmények)
- Anyag- és keménységbeállítás speciális környezetekhez
- Tömeges export csomagolás a forgalmazók számára
Miért a BMT csapágyak?
A BMT Bearings az egyszeri értékesítés helyett a hosszú távú ipari ellátásra összpontosít. Gyártási rendszerünket következetes méretszabályozásra, stabil szállítási ütemezésre és megismételhető gyártási minőségre tervezték az OEM és a forgalmazói szintű együttműködés érdekében.
