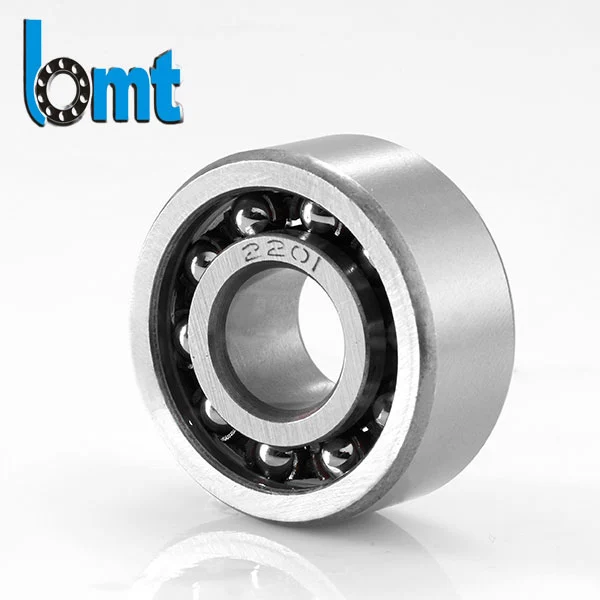

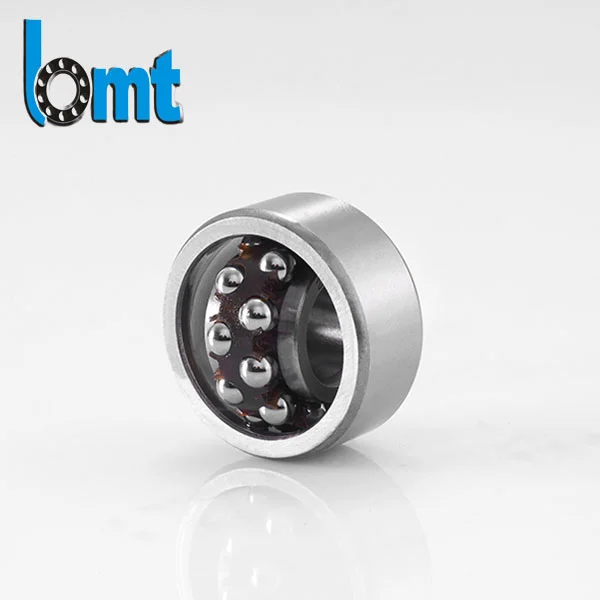

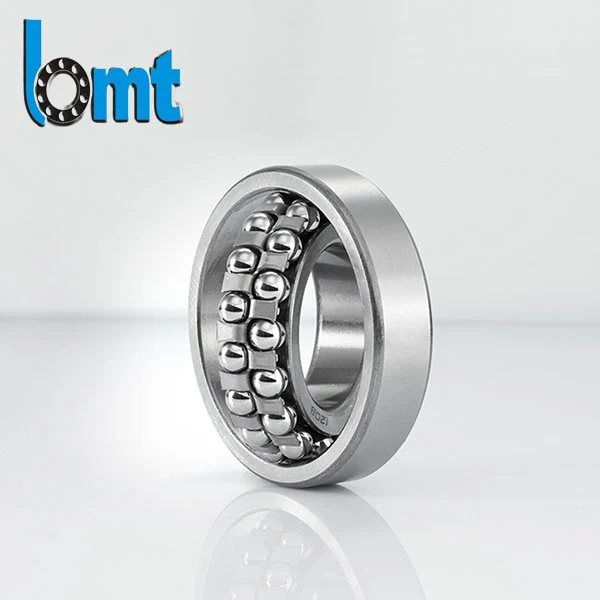

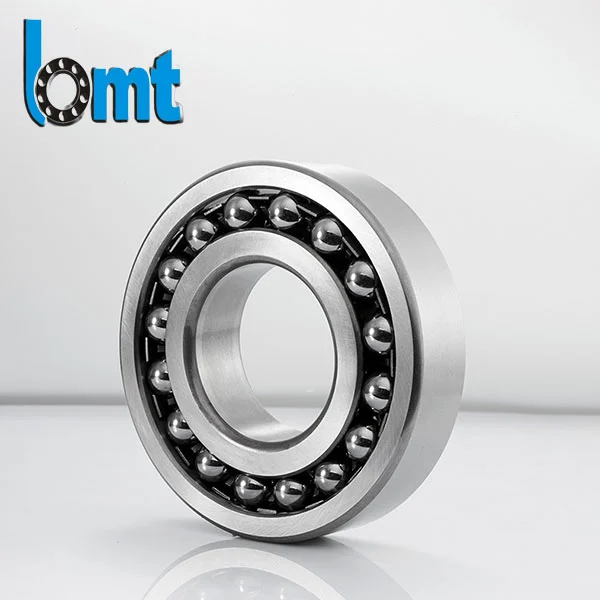

2200-as sorozatú önbeálló golyóscsapágyak
A 2200-as sorozatú önbeálló golyóscsapágyak olyan igényes ipari alkalmazásokhoz alkalmasak, ahol a tengely eltolódása, a telepítési eltérések és a vibráció elkerülhetetlen. A több évtizedes precíziós mérnöki tapasztalatra épülő csapágyak stabil forgást, alacsony súrlódást és hosszú élettartamot biztosítanak a valós működési körülmények között. Mindegyik csapágyat szigorú ISO és IATF minőségi szabványok szerint gyártják, és automatizált csiszolási és ellenőrzési folyamatokat alkalmaznak a méretpontosság és a teljesítménystabilitás biztosítása érdekében.
Valódi ipari berendezésekben ritka a tökéletes beállítás. A tengelykihajlás, a beépítési tűrés és a szerkezeti vibráció gyakori kihívások, amelyek közvetlenül befolyásolják a csapágy élettartamát.
A BMT Bearings 2200-as sorozatú önbeálló golyóscsapágyait pontosan ezekre a munkakörülményekre fejlesztették ki, és stabil forgást biztosítanak még akkor is, ha a beállítás nem ideális.
Műszaki paraméterek
| Csapágy modell | Méretek (mm) | Alap terhelési értékek (kN) | Sebességkorlátozás (rpm) | Súly | Statikus terhelési besorolás | ||||
| d | D | B | Kr | Cor | Zsír | Olaj | (kg) | Co (kN) | |
| 2200 | 10 | 30 | 14 | 8.69 | 4.94 | 16.000 | 22.000 | 0.045 | 5.1 |
| 2201 | 12 | 32 | 14 | 8.84 | 5.23 | 15 000 | 20 000 | 0.05 | 5.5 |
| 2202 | 15 | 35 | 14 | 9.88 | 6.37 | 14 000 | 19 000 | 0.06 | 6.2 |
| 2203 | 17 | 40 | 16 | 13.87 | 9.03 | 13 000 | 18.000 | 0.085 | 8.5 |
| 2204 | 20 | 47 | 18 | 17.1 | 12.07 | 12 000 | 16.000 | 0.13 | 11.2 |
| 2205 | 25 | 52 | 18 | 18.34 | 13.87 | 11 000 | 15 000 | 0.15 | 12.5 |
| 2206 | 30 | 62 | 20 | 24.7 | 19.76 | 10 000 | 14 000 | 0.22 | 17.5 |
| 2207 | 35 | 72 | 23 | 30.4 | 24.7 | 9 500 | 13 000 | 0.32 | 22 |
| 2208 | 40 | 80 | 23 | 32.3 | 28.5 | 9 000 | 12 000 | 0.42 | 25 |
| 2209 | 45 | 85 | 23 | 34.2 | 31.83 | 8 500 | 11 000 | 0.48 | 28 |
| 2210 | 50 | 90 | 23 | 35.63 | 34.68 | 8.000 | 10 000 | 0.55 | 30 |
| 2211 | 55 | 100 | 25 | 34.68 | 40.85 | 7 500 | 9 500 | 0.72 | 32.5 |
| 2212 | 60 | 110 | 28 | 54.15 | 55.58 | 7 000 | 9 000 | 0.9 | 45 |
| 2213 | 65 | 120 | 31 | 63.65 | 63.65 | 6 700 | 8 500 | 1.1 | 52 |
| 2214 | 70 | 125 | 31 | 66.03 | 69.83 | 6 300 | 8.000 | 1.2 | 55 |
| 2215 | 75 | 130 | 31 | 69.83 | 76 | 6 000 | 7 500 | 1.3 | 58 |
| 2216 | 80 | 140 | 33 | 76 | 85.5 | 5 600 | 7 000 | 1.55 | 62 |
| 2217 | 85 | 150 | 36 | 88.35 | 100.7 | 5 300 | 6 700 | 1.9 | 70 |
| 2218 | 90 | 160 | 40 | 106.4 | 115.9 | 5 000 | 6 300 | 2.3 | 80 |
| 2219 | 95 | 170 | 43 | 118 | 130 | 4 800 | 6 000 | 2.7 | 88 |
| 2220 | 100 | 180 | 46 | 130 | 145 | 4 500 | 5 600 | 3.2 | 95 |
| 2222 | 110 | 200 | 53 | 158 | 175 | 4, 200 | 5 300 | 4.5 | 115 |
| 2224 | 120 | 215 | 58 | 185 | 205 | 3 800 | 5 000 | 5.8 | 135 |
| 2226 | 130 | 230 | 64 | 215 | 240 | 3 600 | 4 800 | 7.2 | 155 |
| 2228 | 140 | 250 | 68 | 245 | 275 | 3 400 | 4 500 | 9 | 175 |
| 2230 | 150 | 270 | 73 | 280 | 315 | 3, 200 | 4, 200 | 11.5 | 200 |
Konkrét alkalmazási követelményekért vagy egyedi megoldásokért forduljon műszaki támogatási csapatunkhoz.
Mérnöki koncepció
Ez a sorozat elfogadja akétsoros golyós szerkezet gömb alakú külső futópályával, lehetővé téve a belső szerelvény automatikus beállítását egy korlátozott szögtartományon belül.
Ahelyett, hogy ellenállna az eltolódásnak, a csapágyat úgy tervezték, hogyfelszívja és kompenzálja azt, csökkenti a belső feszültséget és javítja a mechanikai stabilitást.
Ez praktikus megoldássá teszi a folyamatos terhelés mellett és változó beépítési feltételek mellett működő berendezésekhez.
Teljesítmény jellemzők
Rugalmas önbeigazító viselkedés
A csapágy automatikusan alkalmazkodik a tengely és a ház közötti szögeltérésekhez, így csökkenti az élterhelést és az idő előtti kopást.
Stabil működés terhelés alatt
Az optimalizált belső geometria támogatja a konzisztens radiális terheléseloszlást, stabil teljesítményt biztosítva még vibrációs vagy ütközési körülmények között is.
Csökkentett zaj forgás közben
A precíziós köszörülés és az ellenőrzött összeszerelési folyamatok segítenek fenntartani a gördülési teljesítményt, így alkalmas a zajérzékeny alkalmazásokhoz.
Hosszabb üzemidő
A továbbfejlesztett hőkezelési és felületkezelési eljárások csökkentik a súrlódást és a kopást, meghosszabbítva az élettartamot a folyamatos üzemű rendszerekben.
Ipari kompatibilitás
A szerkezet kompatibilis a szabványos ipari házak széles skálájával, egyszerűvé téve az integrálást a meglévő berendezéstervekbe.
Gyártási képesség
A BMT Bearingsnél a termelést automatizált megmunkálási és ellenőrző rendszerek támogatják több gyártóbázison.
A legfontosabb folyamatvezérlők a következők:
- Csapágyacél anyagellenőrzés
- A hőkezelés konzisztenciájának ellenőrzése
- Raceway precíziós köszörülésvezérlés
- Dinamikus zaj- és rezgésvizsgálat
- Csomagolás előtti végső méretellenőrzés
Mindegyik fokozatot úgy tervezték, hogy biztosítsa az ipari méretű ellátás megismételhető minőségét.
Tipikus alkalmazások
A 2200-as sorozatú önbeálló golyóscsapágyakat általában a következőkben használják:
- Motor- és generátorrendszerek
- Textilgyártó gépek
- Mezőgazdasági berendezések
- Szállítószalag és erőátviteli egységek
- Szivattyú- és folyadékkezelő rendszerek
- Általános mechanikus automatizálási berendezések
Ezeknek az alkalmazásoknak egy közös követelménye van:megbízható működés tökéletlen beállítási feltételek mellett.
Ellátási előnyök
A BMT Bearings támogatja a globális ipari beszerzéseket:
- OEM méret testreszabás
- Rugalmas távolságválasztás
- Márkaépítési és csomagolási megoldások
- Stabil tömegtermelési kapacitás
- Exportorientált logisztikai támogatás
Ez lehetővé teszi az ügyfelek számára, hogy a csapágyakat közvetlenül a termékvonalukba vagy elosztórendszereikbe integrálják.
Minőségi megközelítés
A minőség ellenőrzése folyamatvezérelt rendszeren keresztül történik, nem pedig egyedül a végső ellenőrzésen.
A nyersanyag kiválasztásától a végső összeszerelésig minden lépés szabványos mérnöki paramétereket követ, hogy biztosítsa a konzisztenciát a gyártási tételek között.
A cél egyszerű:stabil teljesítmény minden szállítmányban, nem csak mintákban.
Csomagolás és export előkészítés
A biztonságos nemzetközi szállítás érdekében biztosítjuk:
- Korróziógátló kezelés
- Zárt csomagolási lehetőségek a hosszú tároláshoz
- OEM címkézés és vonalkód támogatás
- Megerősített kartondobozok és raklapos szállítmány
Ez segít csökkenteni a kockázatot a távolsági szállítás és tárolás során.
Application Insight
A szabványos merev csapágyakhoz képest a 2200-as sorozat különösen alkalmas, ha:
- A telepítési beállítás nem ellenőrizhető szigorúan
- A berendezés vibráció vagy deformáció hatására működik
- A karbantartási intervallumok várhatóan hosszúak lesznek
- A rendszer stabilitása fontosabb, mint a rendkívüli precizitás
Lépjen kapcsolatba a BMT csapágyakkal
Ha önbeálló golyóscsapágyakat vásárol ipari termeléshez, OEM összeszereléshez vagy nagykereskedelmi értékesítéshez, a BMT Bearings konzisztens gyártási kapacitást és hosszú távú ellátási támogatást biztosít a globális ipari igényekhez igazítva.
