Hogyan javíthatja a megfelelő párnablokk ház a csapágyak teljesítményét és a berendezés megbízhatóságát?

Cikk összefoglaló: A tablettaow blokkházkritikus mechanikai alkatrész, amely támogatja a forgó tengelyeket, rögzíti a csapágyakat, és segít fenntartani a beállítást az ipari berendezésekben. A megfelelő ház kiválasztása magában foglalja az anyag, a tengelyátmérő, a csapágykompatibilitás, a szerelési méretek, az üzemeltetési feltételek és a karbantartási követelmények értékelését.BMTipari erőátviteli rendszerek, mezőgazdasági gépek, szivattyúk, szállítószalagok és villanymotorok párnablokkház-megoldásait kínálja, segítve a vásárlókat a berendezéseiknek és működési igényeiknek megfelelő alkatrészek meghatározásában.

Tartalomjegyzék

1. Mi az a párnablokk ház?
2. Hogyan működik a párnablokk ház?
3. Milyen anyagok és minták állnak rendelkezésre?
4. Hol használják a párnablokk házakat?
5. Hogyan válasszuk ki a megfelelő párnaházat?
6. Párnablokk házválasztás összehasonlítása
7. Bevált telepítési és karbantartási gyakorlatok
8. Gyakori problémák és gyakorlati megoldások
9. Gyakran Ismételt Kérdések
10. Következtetés: Keressen megfelelő párnaházat

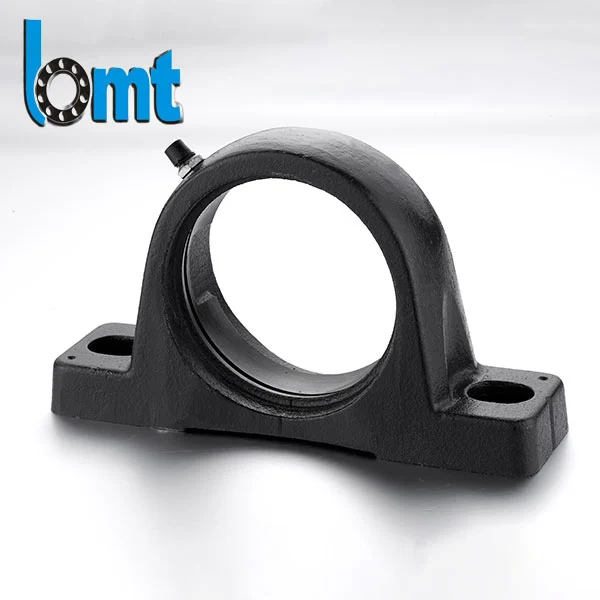

Mi az a párnablokk ház?

A párnablokk háza egy mechanikus tartóelem, amelyet arra terveztek, hogy tartson egy csapágyat és rögzítse a forgó tengelyt a gépvázhoz vagy a rögzítési felülethez. Stabil beépítési pontot biztosít, miközben segít a csapágynak megőrizni a tervezett helyzetét működés közben. A kialakítástól függően a szerelvény tartalmazhat tömítéseket, burkolatokat, kenési elemeket és rögzítőelemeket is.

Ipari alkalmazásokban a kifejezésekpárnablokk házéspárnablokk csapágyegységnéha felcserélhetően használják. Azonban nem mindig pontosan ugyanazt a terméket írják le. A ház a szerkezeti test, míg a teljes csapágyegység általában tartalmazza a házat és egy kompatibilis csapágybetétet.

A különbségtétel cserealkatrészek vásárlásakor számít. A csak házat megrendelő vásárlóknak külön kell ellenőrizniük a csapágyméreteket és a szerelési elrendezést. Azoknak, akik beszerelésre kész szerelvényt keresnek, meg kell győződniük arról, hogy a csapágy, a reteszelő mechanizmus és a ház kompatibilisek.

A megfelelően kiválasztott ház hozzájárulhat a megbízható tengelytartáshoz, a kezelhető karbantartáshoz és a gép egyenletes működéséhez. Ezért fontos eleme a berendezés tervezésének, nem pedig egyszerűen tartókonzol.

Hogyan működik a párnablokk ház?

A ház egy merev gépalaphoz van rögzítve, míg a benne elhelyezett csapágy támasztja a forgó tengelyt. Ahogy a tengely forog, a csapágy relatív mozgást tesz lehetővé a tengely és az álló szerkezet között. A ház átviszi az üzemi terhelést a szerelési felületre, és segít a csapágy megfelelő helyzetben tartásában.

Egy tipikus párnablokk csapágyszerelvény több funkciót is ellát:

• Tengelytámasz:A forgó tengelyt a kívánt helyzetben tartja.
• Terhelés átvitel:Átviszi a megtámasztott terheket a csapágyról a gépvázra.
• Szerelési stabilitás:Biztonságos rögzítési pontot biztosít a csapágyszerelvény számára.
• Igazítás támogatása:Segít megőrizni a tervezett tengelyhelyzetet, ha a rögzítési felületek és a felszerelés megfelelő.
• Szennyezés elleni védelem:A kompatibilis tömítések vagy burkolatok csökkenthetik a por, nedvesség és egyéb szennyeződések bejutását.
• Karbantartási hozzáférés:A kialakítástól függően a kenőszerelvények és a hozzáférhető rögzítőelemek leegyszerűsíthetik a szervizelést.

Egyes csapágybetétek gömb alakú külső felülettel rendelkeznek, amely korlátozott önbeállást tesz lehetővé a házon belül. Ez a tulajdonság kis szögeltéréseket is képes kezelni, de nem helyettesítheti a helyes tengelybeállítást, a megfelelő rögzítést vagy a megfelelő szerkezeti alátámasztást.

Ha további információra van szüksége a kompatibilis alkatrészekről, tekintse meg a BMT csapágy termékválasztékát, és határozza meg az alkalmazásának megfelelő konfigurációt.

Milyen anyagok és minták állnak rendelkezésre?

A ház anyaga és szerkezete befolyásolja a teherbírást, a merevséget, a korrózióállóságot, a súlyt és a karbantartási követelményeket. A legjobb választás a működési környezettől és a csapágyszerelvényen áthaladó terhelésektől függ.

1. Öntöttvas párnablokk ház

Az öntöttvas széles körben használatos általános ipari csapágytartókban, mivel hasznos merevséget, jó rezgéscsillapító tulajdonságokat, valamint gyakorlati egyensúlyt biztosít a teljesítmény és a költség között. Általában szállítószalagokhoz, mezőgazdasági berendezésekhez, szivattyúkhoz, elektromos motorokhoz és egyéb, szokásos ipari körülmények között működő gépekhez használják.

A tényleges teherbírás azonban függ a ház kialakításától, az anyagminőségtől, a csapágyválasztástól, a szerelési elrendezéstől és az üzemeltetési feltételektől. Öntöttvas házat nem szabad kizárólag anyag alapján kiválasztani.

2. Rozsdamentes acél párnablokk ház

A rozsdamentes acél megfelelő lehet nedvességnek, gyakori tisztításnak vagy korrozív anyagoknak kitett berendezésekhez. Gyakran előfordul, hogy élelmiszer-feldolgozó gépeknél, tengeri berendezéseknél és bizonyos vegyi anyagok kezelésénél alkalmazzák.

A vásárlóknak ellenőrizniük kell a rozsdamentes acél minőségét, és értékelniük kell a teljes szerelvényt, beleértve a csapágyat, tömítéseket, kenőanyagot és rögzítőelemeket. A korrózióállóságot a teljes anyagspecifikáció és a szolgáltatási környezet határozza meg, nem csupán a termékleírás.

3. Osztott és egyrészes háztervek

Az egyrészes házak viszonylag egyszerű szerkezetet biztosítanak számos szabványos alkalmazáshoz. Az osztott házak külön kupakkal és talppal rendelkeznek, ami kényelmesebbé teheti a csapágy ellenőrzését és cseréjét, ha a tengelyelrendezés megnehezíti a szétszerelést.

A nehezebb ipari alkalmazásokhoz a BMT termékinformációi tartalmazzák az SN500, SN600 és SNL házcsaládokat. Ezek a sorozatok különböző méretekkel és kompatibilis csapágyelrendezéssel rendelkeznek, ezért a pontos modellt ellenőrizni kell a berendezés specifikációi alapján.

A ház értékelésekor vegye figyelembe a következő tervezési részleteket:

• Egyrészes vagy osztott konstrukció.
• Az alap beépítési méretei és a csavarfuratok helyzete.
• A csapágyülés méretei és a tengelyátmérő kompatibilitása.
• Tömítés és burkolat elrendezése.
• Kenési hozzáférés és szervizkövetelmények.
• Kompatibilitás a megadott csapággyal és adapterhüvellyel.

Hol használják a párnablokk házakat?

A párnablokk házakat mindenhol használják, ahol a forgó tengelyek biztonságos alátámasztást és praktikus rögzítési elrendezést igényelnek. Sokoldalúságuk alkalmassá teszi az ipari és kereskedelmi gépek széles skálájához.

• Szállítószalagos rendszerek:Támogatja a forgó tengelyeket az anyagmozgató berendezésekben és a kapcsolódó hajtóművekben.
• Mezőgazdasági gépek:Támogassa a forgó alkatrészeket a pornak, vibrációnak és változó munkaterhelésnek kitett berendezésekben.
• Szivattyúk:Csapágytámaszt nyújt a kompatibilis tengelyelrendezésekhez az ipari folyadékkezelő rendszerekben.
• Elektromos motorok:Tartótengely szerelvények, ahol a kiválasztott házkonfiguráció megfelel a mechanikai kialakításnak.
• Gyártó berendezés:Biztosítson rögzítési támaszt görgők, erőátviteli tengelyek és egyéb forgó mechanizmusok számára.
• Bányászat és nehézgépek:Támogassa a megfelelő csapágyelrendezést, ha a ház szilárdsága, tömítése és teherbírása megfelel az alkalmazás követelményeinek.

A környezeti feltételek jelentősen befolyásolhatják a megfelelő specifikációt. A poros környezet hatékonyabb tömítést igényelhet, míg a nedves vagy korrozív környezet megfelelő korrózióálló anyagokat igényelhet. A nagy vibráció és lökésterhelés a csapágy, a ház, a rögzítőcsavarok és a tartószerkezet gondos értékelését is megköveteli.

Hogyan válasszuk ki a megfelelő párnaházat?

A megfelelő párnablokk ház kiválasztása a gép tényleges működési követelményeivel kezdődik. A tengelyhez illeszkedő ház még mindig alkalmatlan lehet, ha beépítési méretei, teherbírása, tömítési elrendezése vagy csapágykompatibilitása nem felel meg az alkalmazásnak.

1. lépés: Erősítse meg a tengely átmérőjét

Határozza meg a tengely átmérőjét és a szükséges csapágyfuratot. Kúpos csapágyak esetén ellenőrizze a megfelelő adapter hüvelyt és rögzítési elrendezést. Ne feltételezze, hogy két ház felcserélhető pusztán azért, mert külső alakjuk hasonlónak tűnik.

2. lépés: Ellenőrizze a csapágykompatibilitást

Erősítse meg a csapágy jelölését, méreteit, belső hézagkövetelményeit, a reteszelési módot és a kenési elrendezést. A háznak és a csapágynak kompatibilisnek kell lennie egy komplett szerelvényként.

3. lépés: Számítsa ki az üzemi terheléseket

Értékelje a radiális terheléseket, az axiális terheléseket, a lökésterhelést, a tengely fordulatszámát és az üzemi terhelést. Az általános anyagleírások helyett inkább ellenőrizze a gyártó csapágyértékeit és házspecifikációit.

4. lépés: A környezet értékelése

Vegye figyelembe a hőmérsékletet, a páratartalmat, a port, a vizet, a vegyszereket és a tisztítási eljárásokat. Válassza ki a ház anyagát és a tömítési elrendezést ezeknek a feltételeknek megfelelően.

5. lépés: Ellenőrizze a telepítési méreteket

Hasonlítsa össze a teljes hosszt, szélességet, magasságot, tengelyközépmagasságot, rögzítőfuratok távolságát és csavarméreteket a meglévő géppel. A méretek kompatibilitása különösen fontos a már nem gyártott vagy sérült alkatrész cseréjekor.

6. lépés: Fontolja meg a hosszú távú karbantartást

Mérje fel a kenési intervallumokat, a hozzáférhetőséget, a cserefolyamatokat és a pótalkatrészek elérhetőségét. Az ellenőrzést és szervizelést leegyszerűsítő ház csökkentheti a karbantartási ráfordítást a berendezés élettartama során.

Párnablokk házválasztás összehasonlítása

Az alábbi táblázat gyakorlati összehasonlítást nyújt a ház általános anyagairól és kiviteleiről. Előzetes kiválasztási útmutatónak szánjuk; a végső választásnak az ellenőrzött termékleírásokon kell alapulnia.

Referenciaként a BMT közzétett termékoldalán az SN505 20 mm-es tengelyátmérőjű, az SN510-es 45 mm-es tengelyátmérőjű és az SN520-as 90 mm-es tengelyátmérőjű szerepel. Ezek a példák a felsorolt ​​SN házsorozathoz tartoznak. Rendelés előtt mindig olvassa el a teljes mérettáblázatot, és erősítse meg a szükséges csapágykombinációt.

Tekintse meg a BMT Pillow Block Housing specifikációit a felsorolt ​​házmodellek és a hozzájuk tartozó műszaki méretek áttekintéséhez.

Bevált telepítési és karbantartási gyakorlatok

A helyes beszerelés segíti a ház és a csapágy rendeltetésszerű működését. Még egy jól megmunkált alkatrész is idő előtt elkophat, ha a rögzítési alap egyenetlen, a tengely rosszul van beállítva, vagy a kenés nem megfelelő.

Telepítési ellenőrzőlista

• Vizsgálja meg a házat, a csapágyülést, a tengelyt és a rögzítési felületet sérülések vagy szennyeződések szempontjából.
• Ellenőrizze a ház modelljét, a csapágy megnevezését, a tengely átmérőjét és a szerelési méreteket.
• Győződjön meg arról, hogy a rögzítési felület kellően sík, merev és tiszta.
• Óvatosan helyezze el a házat, és igazítsa a tengelyt a csatlakoztatott berendezéshez.
• Húzza meg a rögzítő rögzítőelemeket a megadott nyomatékkal az ajánlott sorrend szerint.
• Szerelje be a csapágyat és a reteszelő alkatrészeket a gyártó utasításai szerint.
• Vigye fel a megadott kenőanyagot, és ellenőrizze, hogy a tömítések és burkolatok megfelelően vannak-e felszerelve.
• Forgassa el kézzel a tengelyt, ha biztonságos és praktikus, majd végezzen ellenőrzött működési tesztet.

Rutin karbantartás

Az ütemezett ellenőrzések során figyelje a szokatlan zajokat, rezgéseket, hőmérséklet-változásokat, a kenőanyag állapotát, a laza rögzítőelemeket és a látható szennyeződéseket. Állítsa be a karbantartási intervallumokat az üzemi sebesség, a terhelés, a környezet és a gyártó ajánlásai szerint.

A túlkenés is problémákat okozhat, beleértve a túlzott hőt bizonyos működési körülmények között. Használja az ajánlott kenőanyag típust és mennyiséget ahelyett, hogy válogatás nélkül kenné fel a kenőanyagot.

Gyakori problémák és gyakorlati megoldások

A korai figyelmeztető jelek felismerése segít a karbantartó csapatoknak kivizsgálni a csapágy- és házproblémákat, mielőtt azok hosszabb állásidőhöz vezetnének.

• Túlzott vibráció:Ellenőrizze a tengely beállítását, a rögzítés merevségét, a rögzítőelemek biztonságát, a csapágyak állapotát és a gép egyensúlyát.
• Rendellenes üzemi hőmérséklet:Vizsgálja meg a kenést, a csapágyterhelést, a tömítés súrlódását, a beállítást és a működési sebességet.
• Idő előtti csapágykopás:Tekintse át a szennyeződés ellenőrzését, a szerelési eljárásokat, a tengely illesztéseit, a kenést és a terhelési viszonyokat.
• Korrózió:Ellenőrizze a környezeti hatást, az anyagalkalmasságot, a felületvédelmet és a tömítés hatékonyságát.
• Laza rögzítés:Vizsgálja meg az alapot, a rögzítőcsavarokat, a tartókeretet, valamint a ráncolódásra vagy elmozdulásra utaló jeleket.
• Ismételt cserehiba:Ellenőrizze az eredeti kiváltó okot, ne cserélje ki a házat a csapágy és a működési feltételek felülvizsgálata nélkül.

Ezeknek a tüneteknek több oka is lehet. A teljes forgó egység szisztematikus ellenőrzése hatékonyabb, mint azt feltételezni, hogy mindig maga a ház felelős.

Gyakran Ismételt Kérdések

1. Mi a fő célja a párnablokk házának?

Fő célja egy kompatibilis csapágy megtartása és megtámasztása, a forgó tengely szerelvény rögzítése a szerelési felülethez, valamint az üzemi terhelések átvitele a tartószerkezetre.

2. Mi a különbség a párnablokk háza és a párnablokk csapágya között?

A párnablokk ház a szerkezeti elem, amely a csapágyat tartalmazza. A párnablokk csapágyegység általában az összeszerelt termékre vonatkozik, beleértve a házat és a csapágybetétet. A termék terminológiája gyártónként eltérő, ezért ellenőrizze, hogy az árajánlat csak a házra vagy a teljes egységre vonatkozik-e.

3. Melyik anyag a legjobb párnablokk házhoz?

Az öntöttvas a merevsége és rezgéscsillapító tulajdonságai miatt általános ipari alkalmazásokhoz általános választás. A rozsdamentes acél megfelelőbb lehet ott, ahol fontos a korrózióállóság. A végső kiválasztás a terheléstől, a környezettől, a méretektől és a gyártó specifikációitól függ.

4. Hogyan találhatom meg a megfelelő párnablokk házméretet?

Kezdje a tengely átmérőjével és a csapágy megjelölésével. Ezután ellenőrizze a ház méreteit, a rögzítőfuratok távolságát, a tengely középpontjának magasságát, a csapágyak kompatibilitását és a reteszelés elrendezését. Cserevásárlás esetén hasonlítsa össze az eredeti cikkszámot és a méretrajzot.

5. Kibírhatja a párnablokk háza a tengely eltolódását?

Egyes párnablokk-egységek önbeálló csapágybetéteket használnak, amelyek képesek kezelni a korlátozott szögeltéréseket. A megengedett tartomány a csapágy kialakításától függ. A túlzott beállítási eltérés továbbra is vibrációt, egyenetlen terhelést és idő előtti meghibásodást okozhat.

6. Milyen gyakran kell karbantartani a párnablokk csapágyszerelvényét?

Nincs általános karbantartási intervallum. Az ellenőrzési és kenési ütemtervnek tükröznie kell a csapágy típusát, működési sebességét, terhelését, hőmérsékletét, szennyezettségi szintjét és a gyártó ajánlásait. Az élettartamra lezárt egységek szolgáltatási követelményei eltérőek lehetnek, mint az újrakenhető kiviteleknél.

7. Támogatja-e a BMT az ömlesztett vagy az OEM párnablokk-házra vonatkozó követelményeket?

A BMT termékoldala az OEM-eket és a tömeges vásárlást támogatja támogatott lehetőségként. A vevőknek meg kell adniuk a szükséges modellt, méreteket, csapágyelrendezést, anyagot, mennyiséget és alkalmazási adatokat a rendelkezésre állás és a megfelelő specifikáció megerősítéséhez.

Következtetés: Keressen megfelelő párnaházat

A megbízható párnablokk házválasztás a pontos méretekkel, kompatibilis csapágyakkal, megfelelő anyagokkal és a működési környezet világos megértésével kezdődik. A terhelési értékekre, a tengelybeállításra, a szerelési minőségre, a tömítésre és a kenésre való odafigyelés javíthatja a berendezés megbízhatóságát és egyszerűsíti a karbantartást.

A BMT párnablokkház-megoldásokat kínál számos ipari hajtómű- és gépi alkalmazáshoz, több házsorozatra és -méretre vonatkozó közzétett műszaki információkkal. Függetlenül attól, hogy meglévő alkatrészt cserél, vagy házakat vásárol új berendezésekhez, alaposan hasonlítsa össze a műszaki követelményeket, mielőtt meghozza a vásárlási döntését.

Megbízható párnaházat keres következő projektjéhez? Látogassa meg a BMT Pillow Block Housing termékoldalát az elérhető specifikációk megtekintéséhez. Ossza meg csapatunkkal rajzait, tengelyméreteit, csapágymodelljét, működési feltételeit és rendelési mennyiségét.Vegye fel velünk a kapcsolatotmég ma, hogy megvitassa kérelmét, megerősítse a termék kompatibilitását, és árajánlatot kérjen a párnaházra vonatkozó követelményekről.
