Axiális tűgörgő és ketrec összeállítás
Az axiális tűgörgő és a ketrec szerelvényt úgy tervezték, hogy korlátozott helyeken kezelje a nehéz axiális terheléseket. Különösen azoknál a gépeknél bizonyult nélkülözhetetlennek, ahol a helyszűke és a teljesítményigény kéz a kézben jár. A BMT évekig tartó tökéletesítéssel továbbfejlesztette ezeket az összeállításokat, biztosítva, hogy állandó megbízhatóságot nyújtsanak az olyan alkalmazásokban, mint az autóipari sebességváltók és a hidraulikus rendszerek.
Miből áll ez a termék?

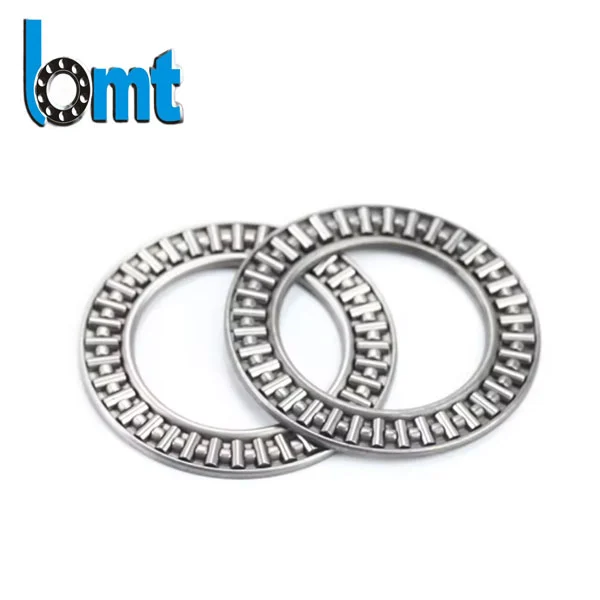

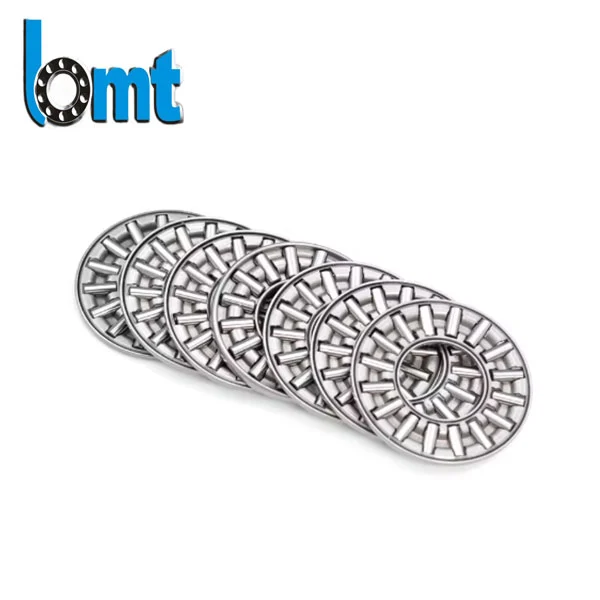

Az axiális tűgörgő és a ketrec szerelvény hengeres tűgörgőkből áll, amelyeket precízen acélkereccsel rögzített helyzetben tartanak. Ez a szerkezet lehetővé teszi számukra, hogy kis méretük ellenére az axiális terheléseket nagy érintkezési felületen osztják el.
A ketrec általában nagy szilárdságú acélból vagy polimer anyagból készül, amely egyenletesen tartja a görgőket, hogy elkerülje a köztük lévő súrlódást. A csapágyak nagy terhelés mellett is egyenletes forgást biztosítanak. A görgős geometriát az érintkezési feszültség csökkentése érdekében választottuk, ez a részlet hosszabb élettartamot eredményez a gyakorlati használat során.
Műszaki paraméterek

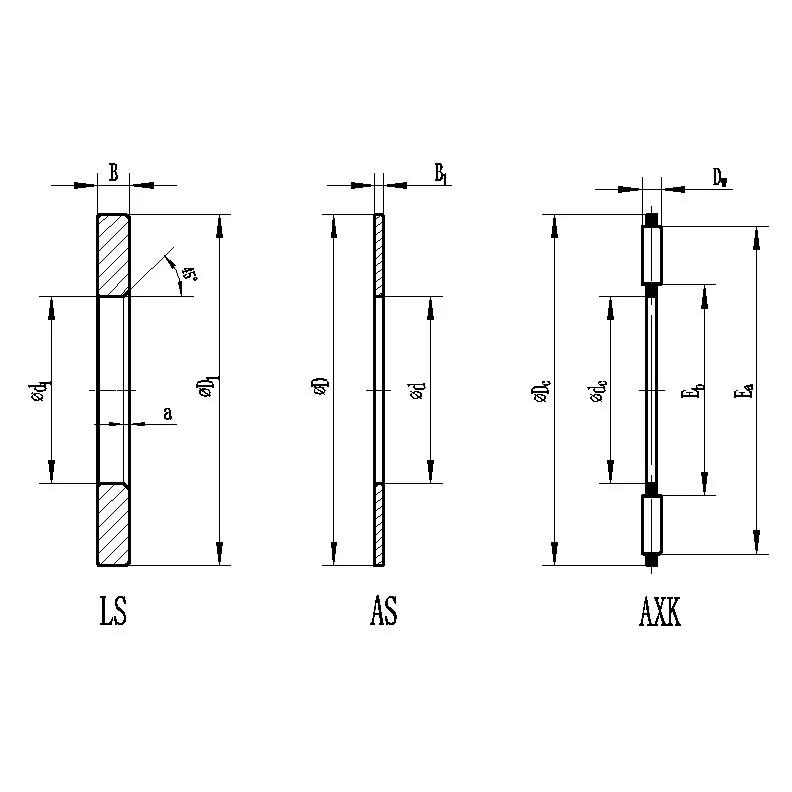

| Axiális tűgörgő és ketrec összeállítás | Axiális csapágy alátétek | Méretek (mm) | Versenypálya méretei (mm) | Alapvető terhelési besorolások | |||||||||||||
| típus | Axiális csapágyalátét típus | Csapágyalátét típus | dc | d | d1 | Dc | D | D1 | Dw | B1 | B | egy min | Eb | Ea | dyn Ca KN | stat C0a KN | Határsebesség nG min–1 |
| AXK0414-TV | AS0414 | - | 4 | 14 | 2 | 1 | - | - | 5 | 13 | 4.4 | 8 | 21000 | ||||
| AXK0515-TV | AS0515 | - | 5 | 15 | 2 | 1 | - | - | 6 | 14 | 4.75 | 9.2 | 21000 | ||||
| AXK0619-TV | AS0619 | LS 0619 | 6 | 19 | 2 | 1 | 2.75 | 0.3 | 7 | 18 | 6.8 | 15.5 | 19000 | ||||
| AXK0821-TV | AS0821 | LS 0821 | 8 | 21 | 2 | 1 | 2.75 | 0.3 | 9 | 20 | 7.8 | 19.4 | 18000 | ||||
| AXK1024 | AS1024 | LS 1024 | 10 | 24 | 2 | 1 | 2.75 | 0.3 | 12 | 23 | 9.2 | 25.5 | 17000 | ||||
| AXK1226 | AS1226 | LS 1226 | 12 | 26 | 2 | 1 | 2.75 | 0.3 | 14 | 25 | 9.9 | 29 | 15000 | ||||
| AXK1528 | AS1528 | LS 1528 | 15 | 28 | 2 | 1 | 2.75 | 0.3 | 17 | 27 | 11.3 | 36 | 13000 | ||||
| AXK1730 | AS1730 | LS 1730 | 17 | 30 | 2 | 1 | 2.75 | 0.3 | 19 | 29 | 11.9 | 39.5 | 12000 | ||||
| AXK2035 | AS2035 | LS 2035 | 20 | 35 | 2 | 1 | 2.75 | 0.3 | 22 | 34 | 13.1 | 46.5 | 10000 | ||||
| AXK2542 | AS2542 | LS 2542 | 25 | 42 | 2 | 1 | 3 | 0.6 | 29 | 41 | 14.7 | 58 | 8500 | ||||
| AXK3047 | AS3047 | LS 3047 | 30 | 47 | 2 | 1 | 3 | 0.6 | 34 | 46 | 16.3 | 70 | 7500 | ||||
| AXK3552 | AS3552 | LS 3552 | 35 | 52 | 2 | 1 | 3.5 | 0.6 | 39 | 51 | 17.8 | 81 | 6500 | ||||
| AXK4060 | AS4060 | LS 4060 | 40 | 60 | 3 | 1 | 3.5 | 0.6 | 45 | 58 | 28 | 114 | 6000 | ||||
| AXK4565 | AS4565 | LS 4565 | 45 | 65 | 3 | 1 | 4 | 0.6 | 50 | 63 | 30 | 128 | 5000 | ||||
| AXK5070 | AS5070 | LS 5070 | 50 | 70 | 3 | 1 | 4 | 0.6 | 55 | 68 | 32 | 143 | 4800 | ||||
| AXK5578 | AS5578 | LS 5578 | 55 | 78 | 3 | 1 | 5 | 0.6 | 60 | 76 | 38 | 186 | 4300 | ||||
| AXK6085 | AS6085 | LS 6085 | 60 | 85 | 3 | 1 | 4.75 | 1 | 65 | 83 | 44.5 | 234 | 4000 | ||||
| AXK6590 | AS6590 | LS 6590 | 65 | 90 | 3 | 1 | 5.25 | 1 | 70 | 88 | 46.5 | 255 | 3700 | ||||
| AXK7095 | AS7095 | LS 7095 | 70 | 95 | 4 | 1 | 5.25 | 1 | 74 | 93 | 54 | 255 | 3500 | ||||
| AXK75100 | AS75100 | LS 75100 | 75 | 100 | 4 | 1 | 5.75 | 1 | 79 | 98 | 55 | 265 | 3300 | ||||
| AXK80105 | AS80105 | LS 80105 | 80 | 105 | 4 | 1 | 5.75 | 1 | 84 | 103 | 56 | 280 | 3100 | ||||
| AXK85110 | AS85110 | LS 85110 | 85 | 110 | 4 | 1 | 5.75 | 1 | 89 | 108 | 58 | 290 | 3000 | ||||
| AXK90120 | AS90120 | LS 90120 | 90 | 120 | 4 | 1 | 6.5 | 1 | 94 | 118 | 73 | 405 | 2700 | ||||
| AXK100135 | AS100135 | LS 100135 | 100 | 135 | 4 | 1 | 7 | 1 | 105 | 133 | 91 | 560 | 2500 | ||||
| AXK110145 | AS110145 | LS 110145 | 110 | 145 | 4 | 1 | 7 | 1 | 115 | 143 | 97 | 620 | 2300 | ||||
| AXK120155 | AS120155 | LS 120155 | 120 | 155 | 4 | 1 | 7 | 1 | 125 | 153 | 102 | 680 | 2100 | ||||
| AXK130170 | AS130170 | LS 130170 | 130 | 170 | 5 | 1 | 9 | 1 | 136 | 167 | 133 | 840 | 1900 | ||||
| AXK140180 | AS140180 | LS 140180 | 140 | 180 | 5 | 1 | 9.5 | 1 | 146 | 177 | 138 | 900 | 1800 | ||||
| AXK150190 | AS150190 | LS 150190 | 150 | 190 | 5 | 1 | 9.5 | 1 | 156 | 187 | 143 | 960 | 1700 | ||||
| AXK160200 | AS160200 | LS 160200 | 160 | 200 | 5 | 1 | 9.5 | 1 | 166 | 197 | 148 | 1020 | 1600 | ||||
Milyen előnyöket kínál ez a termék?
Helytakarékos kialakítás: Az axiális tűgörgő és a ketrec szerelvény kivételesen jól teljesít korlátozott radiális térrel rendelkező alkalmazásokban. Vékony profiljuk lehetővé teszi, hogy a teherbírás csökkentése nélkül illeszkedjenek kompakt házakba, például sebességváltókba vagy tengelykapcsoló rendszerekbe
Erős axiális terheléskezelés: A tűgörgők nagy száma miatt ezek a szerelvények lényegesen nagyobb axiális terhelést képesek kezelni, mint a hasonló méretű csapágyak. Így alkalmasak olyan gépekre, mint a hidraulikus szivattyúk.
Alacsony súrlódású teljesítmény: A görgők pontos beállítása a ketrecben csökkenti a súrlódást forgás közben. Ez a speciális kialakítás csökkenti a hő felhalmozódását. Laboratóriumi méréseink azt mutatják, hogy ez hatékonyabb energiafelhasználáshoz vezet, ami kulcsfontosságú szempont az elektromos járművek gyártói számára az akkumulátor élettartamának meghosszabbítása érdekében.
Hogyan használják ezt a terméket valós forgatókönyvekben?
Az autóipari sebességváltókban egy vezető gyártó a hagyományos nyomócsapágyakat AXK 2030-as szerelvényeinkre cserélte, így 15%-kal csökkentette a sebességváltó axiális méretét, miközben 20%-kal növelte a terhelhetőséget. Mérnökeik simább sebességváltást és kevesebb karbantartási problémát figyeltek meg 50 000 tesztmérföldnél – ez az eredmény megegyezik a saját tartóssági tesztjeinkkel.
Miért bízhat a minőségünkben?
A BMT vállalat tisztában van azzal, hogy az axiális tűgörgő és ketrec összeállítás kritikus gépekben működik. Ezért soha nem vágunk le a minőség terén. Minden szerelvény szigorú tesztelésnek veti alá.Minden görgőt ellenőriznek az egyenletes keménység érdekében, és minden ketrec méretpontosságát megvizsgálják.Minden csapágyat tesztelnek a forgási simaság szempontjából. Ezt azért tesszük, mert az ügyfelek visszajelzései megtanítottak bennünket arra, hogy a megbízhatóság több, mint egy szolgáltatás – ez szükséglet.
Forduljon hozzánk
Ha az Ön tervezése nagy axiális teherbírást igényel kis helyen, akkor az axiális tűgörgő és kalitka összeállítás lehet a megfelelő megoldás.
