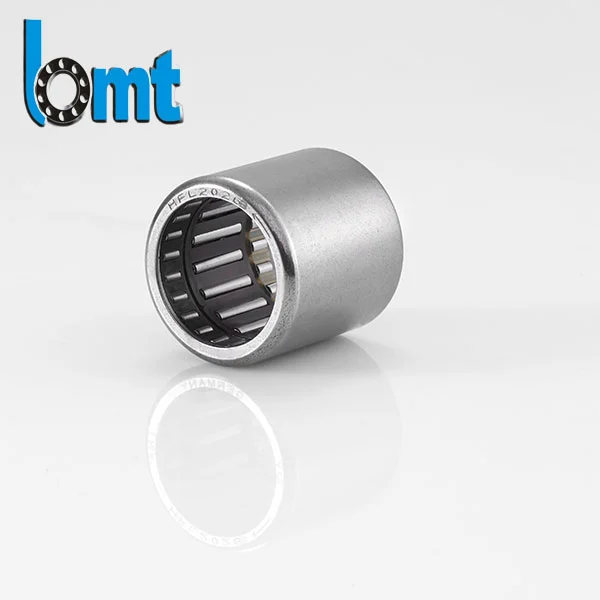

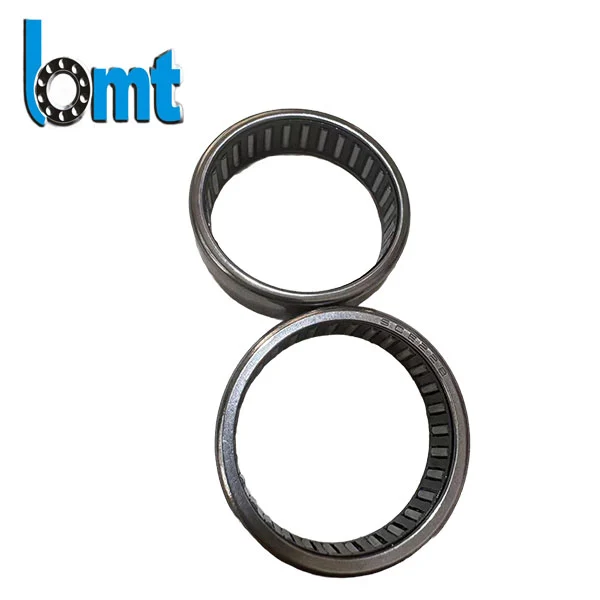

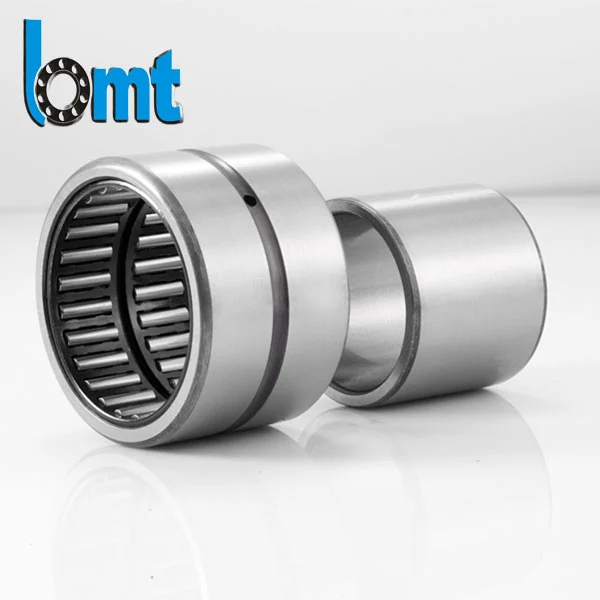

Húzott kupa tűgörgős csapágyak

Ezeket a csapágyakat széles körben használják villanymotorokban, gépjármű-hajtóművekben, hajtóművekben, mezőgazdasági gépekben és ipari szerszámokban, ahol stabil forgás és egyenletes terheléselosztás szükséges.

A mérnöki kihívást ez a csapágy megoldja

A kompakt erőátviteli rendszerekben a mérnökök gyakran három visszatérő problémával szembesülnek:

• Korlátozott radiális beépítési hely
• Nagy radiális terhelési igény
• Korai kopás, amelyet a szabványos golyóscsapágyak egyenetlen terheléseloszlása ​​okoz

A húzott csésze tűgörgős csapágyak növelik ezeket a feltételeketérintkezési felület a görgők és a futópálya között, ami csökkenti a feszültségkoncentrációt és javítja a terheléseloszlást a folyamatos működés során.

Szerkezeti tervezés és működési elv

A mélyhornyú golyóscsapágyakkal ellentétben ez a termék atűgörgős szerkezet vékony falú külső gyűrűvel.

Főbb tervezési jellemzők:

• Vékony, nyomott külső gyűrűcsökkenti a lakásigényt
• Hosszú hengeres görgőknövelje az érintkezési területet a versenypályával
• Nagy radiális terhelhetőségkompakt méretek alatt
• Alkalmaspréselt beépítés a ház furatába

Ez a szerkezet különösen hatékony olyan rendszerekben, ahol a radiális terhelés a domináns, és az axiális terhelés minimális, vagy más alkatrészek szabályozzák.

Anyag- és hőkezelés szabályozása

A csapágy teljesítménye az anyag stabilitásától és a gyártás során a méretszabályozástól függ.

A BMT Drawn Cup tűgörgős csapágyakat a következők felhasználásával gyártják:

• Magas széntartalmú krómtartalmú acél (GCr15 / ekvivalens)
• Ellenőrzött hidegalakítási folyamat a külső gyűrű pontosságáért
• Edzett tűgörgők felületkezeléssel a súrlódás csökkentése érdekében
• Stabilizált hőkezelési folyamat a keménység egyenletességének megőrzése érdekében

Minden egyes tételt ellenőriznek a következetesség megőrzése érdekében:

• Keménység eloszlás
• A görgők kereksége
• Versenypálya felület minősége
• Mérettűrés préselt illeszkedési körülmények között

Tipikus alkalmazások

Az ipari felhasználási minták alapján ezt a csapágytípust általánosan alkalmazzák:

• Kompakt sebességváltók és redukciós rendszerek
• Motorkerékpár erőátviteli szerelvények
• Mezőgazdasági gépek hajtásrendszerei
• Elektromos szerszámok (nagy sebességű kompakt motorok)
• Autókormány- és segédrendszerek
• Szállítógörgők és ipari automatizálási rendszerek

Akkor a legalkalmasabb, amikora helyszűke megakadályozza a nagyobb csapágyegységek használatát.

Működési teljesítményjellemzők

1. Nagy radiális terhelhetőség korlátozott helyen

A tűgörgős szerkezet nagyobb érintkezési vonalon osztja el a terhelést, javítva a teherbírási hatékonyságot a pontérintkezős golyóscsapágyakhoz képest.

2. Stabil forgás folyamatos szolgálat mellett

Megfelelő kenés esetén a csapágy stabil mozgást tart fenn hosszú működési ciklusokban, csökkentett vibráció mellett.

3. Kompakt szerkezeti integráció

A vékony külső gyűrű lehetővé teszi a közvetlen préselést a ház furataiba, csökkentve a további csapágyházak szükségességét a kompakt szerelvényekben.

Gyártás és minőségellenőrzés

Az OEM-alkalmazások kötegeltségének biztosítása érdekében a gyártás a következőket tartalmazza:

• A külső gyűrű geometriájának méretvizsgálata
• Henger átmérő és kerekség mérése
• Radiális hézagszabályozás összeszerelés előtt
• Versenypálya felületek keménységi vizsgálata
• A menetzaj és rezgés ellenőrzése mintavétel alapján

A nagyobb stabilitást igénylő ipari alkalmazásokhoz EMQ-minőségű opciók állnak rendelkezésre szigorúbb zaj- és felületminőség-szabályozással.

Telepítési és alkalmazási követelmények

A csapágyak teljesítménye nagymértékben függ a beépítési körülményektől. A következő tényezők közvetlenül befolyásolják az élettartamot:

• A tengely és a ház mérettűrésének pontossága
• Helyes préselési erő a telepítés során
• Megfelelő kenés (zsír- vagy olajréteg stabilitása)
• Az összeszerelés közbeni eltolódások elkerülése
• A rendellenes axiális ütközési terhelések korlátozása

Valós alkalmazásokban az idő előtti meghibásodások leggyakoribb okai az eltolódás és az elégtelen kenés, nem pedig az anyaghibák.

Összehasonlítás a szabványos golyóscsapágyakkal

Kompakt erőátviteli rendszerekben:

OEM gyártási képesség

A BMT Bearings konzisztens specifikációkkal támogatja a stabil tömegtermelést igénylő ipari ügyfeleket.

Az OEM szolgáltatások a következők:

• Nem szabványos méret testreszabás
• Felületi jelölés (lézeres vagy bélyegzés)
• Csomagolás testreszabása az export igényekhez
• A zsírtípus kiválasztása a működési környezet alapján
• Mérnöki rajz megerősítése gyártás előtt
• Tételek nyomon követhetősége az ipari minőségellenőrzés érdekében

A termelési kapacitást és az ellenőrző rendszereket az ismétlődő OEM-megrendelések hosszú távú ellátási konzisztenciájára tervezték.

Gyakorlati használat

A jobb élettartam érdekében valós működési környezetben:

• Párosítsa a tengely keménységét a csapágy specifikációjával
• Biztosítsa a megfelelő házfurat-tűrést a préselt kialakításhoz
• Használjon megfelelő kenési intervallumokat a sebesség/terhelés alapján
• A telepítés során kerülje az ütési terhelést
• Ügyeljen a tisztaságra az összeszerelési környezetben

A megfelelő beszerelés és kenés nagyobb hatással van a csapágy élettartamára, mint az anyagkülönbségek önmagukban.

A húzott csésze tűgörgős csapágyakat arra terveztékkompakt mechanikai rendszerek, amelyek nagy radiális terhelhetőséget és stabil forgási teljesítményt igényelnek. Vékony falú szerkezetük hatékony helykihasználást tesz lehetővé, míg a tűgörgő geometriája javítja a terheléselosztást folyamatos üzemi környezetben.
