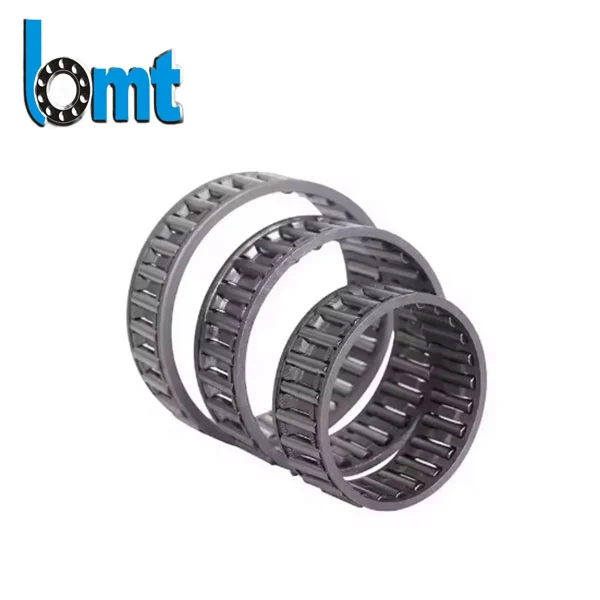

Kombinált radiális-axiális csapágyak
A BMT kombinált radiális-axiális csapágyakat úgy tervezték, hogy egyszerre kezeljék a radiális és axiális terheléseket. Állandó teljesítményt nyújtanak különféle alkalmazásokhoz, az ipari sebességváltóktól a robotmechanizmusokig. A BMT csapágyak a gépalkatrészek fő választékaként több irányból kényszerültek. Termékösszetétel.
Kettős terheléskezelés: A kombinált radiális-axiális csapágyak fő ereje abban rejlik, hogy egyedülállóan képesek kezelni mind a radiális, mind az axiális terheléseket anélkül, hogy a teljesítményt bármelyik szempontból feláldoznák. Ez döntő fontosságú az olyan berendezésekben, mint a nyomdagépek, ahol a tengelyek egyidejűleg viselik el a forgási radiális erőket és a papírhengerek tengelyirányú nyomását. Terepi kísérleteink azt mutatják, hogy csökkentik a szükséges beállítások gyakoriságát a különálló csapágyak használatához képest.
Helyoptimalizálás: Ezek a csapágyak értékes helyet szabadítanak fel a gépek kialakításában, mivel két funkciót integrálnak egy egységbe. Egy csomagolóberendezés-gyártó a közelmúltban arról tájékoztatott bennünket, hogy a kombinált csapágyainkra való átállás lehetővé tette, hogy a berendezés alkalmasabbá váljon szűk gyári terekben történő beépítésre.
Könnyebb szerelési folyamat: Egyetlen kombinált radiális/axiális csapágy használata két különálló csapágy helyett csökkenti a telepítési lépéseket, és csökkenti az elmozdulás kockázatát. Ez ügyfeleink számára rövidebb összeszerelési időt eredményezett; egy autóalkatrész-beszállító 15%-os gyorsulásról számolt be a gyártósorában ezeknek a csapágyaknak az alkalmazása után.
Műszaki paraméterek

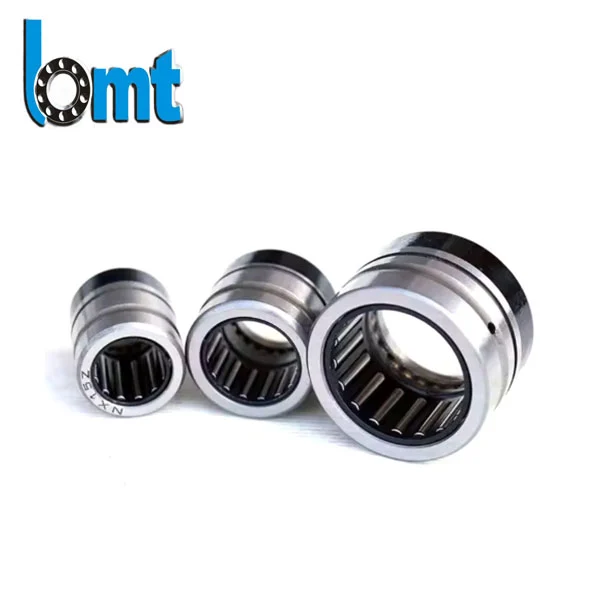

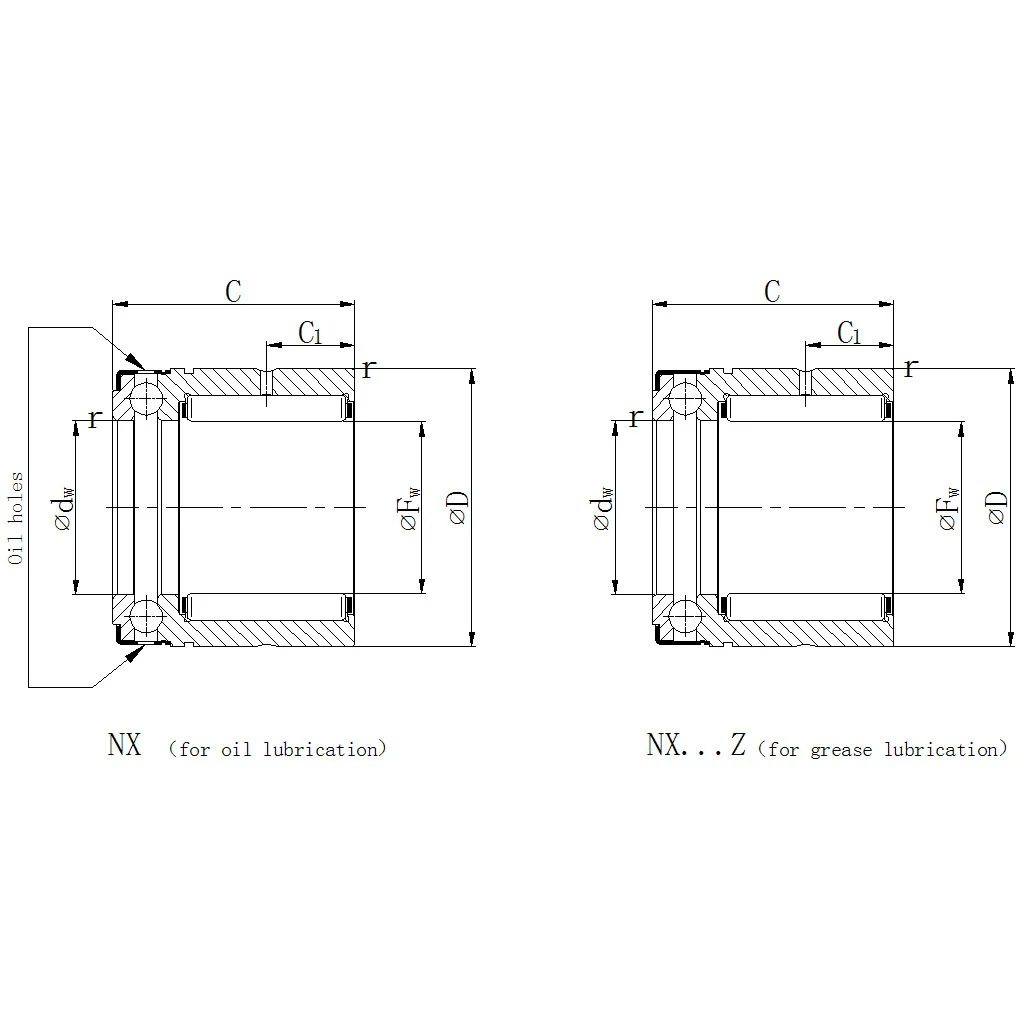

| Kombinált radiális/axiális csapágyak: NX sorozat | |||||||||||||
| Méretek (mm) | Alapvető terhelési besorolások | ||||||||||||
| Megnevezés (olaj) | Megnevezés (zsír) | Fw (mm) | D (mm) | C –0,25 (mm) | C1 (mm) | dw E8 (mm) | r min. (mm) | dyn. Cr (KN) | stat. Cor (KN) | dyn. Ca (KN) | Stat. Coa (kn) | Ajánlott belső gyűrű | Megfelelő rögzítőgyűrűk |
| NX7-TV | NX7-Z-TV | 7 | 14 | 18 | 4.7 | 7 | 0.3 | 2.85 | 2.65 | 3.15 | 4.3 | – | WR14 |
| NX10 | NX10-Z | 10 | 19 | 18 | 4.7 | 10 | 0.3 | 4.45 | 3.7 | 4.6 | 7.2 | IR6X10X10-IS1 | WR19 |
| NX12 | NX12-Z | 12 | 21 | 18 | 4.7 | 12 | 0.3 | 4.8 | 4.3 | 4.85 | 8.2 | IR8X12X10-IS1 | WR21 |
| NX15 | NX15-Z | 15 | 24 | 28 | 8 | 15 | 0.3 | 10.7 | 12.7 | 5.6 | 10.4 | IR12X15X16 | WR24 |
| NX17 | NX17-Z | 17 | 26 | 28 | 8 | 17 | 0.3 | 11.9 | 15 | 5.8 | 11.5 | IR14X17X17 | WR26 |
| NX20 | NX20-Z | 20 | 30 | 28 | 8 | 20 | 0.3 | 13 | 17.5 | 7 | 14.7 | IR17X20X16 | Wr30 |
| NX25 | NX25-Z | 25 | 37 | 30 | 8 | 25 | 0.3 | 14.9 | 22.4 | 11.1 | 24.3 | IR20X25X16-IS1 | WR37 |
| NX30 | NX30-Z | 30 | 42 | 30 | 10 | 30 | 0.3 | 22.6 | 36 | 11.7 | 28 | IR25X30X20 | WR42 |
| NX35 | NX35-Z | 35 | 47 | 30 | 10 | 35 | 0.3 | 24.3 | 41.5 | 12.4 | 32.5 | IR30X35X20 | WR47 |

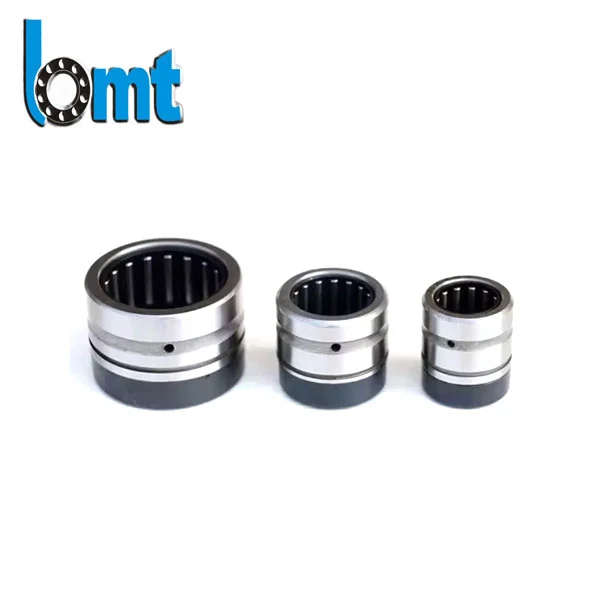

| Kombinált radiális/axiális csapágyak: NKX | ||||||||||||||
| Kijelölés | Csapágy rögzítő sapkával | Fw (mm) | D (mm) | D1 max. (mm) | D2 max. (mm) | C (mm) | C1 (mm) | C2 min. (mm) | dw (mm) | r (mm) | radiális dyn. Cr (KN) | radiális stat. Cor (KN) | axiális dyn. Cr (KN) | axiális stat. Cor (KN) |
| NKX10-TV | NKX10-Z-TV | 10 | 19 | 24.1 | 25.2 | 23 | 9 | 6.5 | 10 | 0.3 | 6.2 | 7.8 | 10 | 14 |
| NKX12 | NKX12-Z | 12 | 21 | 26.1 | 27.2 | 23 | 9 | 6.5 | 12 | 0.3 | 9 | 11 | 10.3 | 15.4 |
| NKX15 | NKX15-Z | 15 | 24 | 28.1 | 29.2 | 23 | 9 | 6.5 | 15 | 0.3 | 10.7 | 12.7 | 10.5 | 16.8 |
| NKX17 | NKX17-Z | 17 | 26 | 30.1 | 31.2 | 25 | 9 | 8 | 17 | 0.3 | 11.9 | 15 | 10.8 | 18.2 |
| NKX20 | NKX20-Z | 20 | 30 | 35.1 | 36.2 | 30 | 10 | 10.5 | 20 | 0.3 | 16.4 | 23.8 | 14.3 | 24.7 |
| NKX25 | NKX25-Z | 25 | 37 | 42.1 | 43.2 | 30 | 11 | 9.5 | 25 | 0.6 | 18.8 | 30.5 | 19.6 | 37.5 |
| NKX30 | NKX30-Z | 30 | 42 | 47.1 | 48.2 | 30 | 11 | 9.5 | 30 | 0.6 | 22.6 | 36 | 20.4 | 42 |
| NKX35 | NKX35-Z | 35 | 47 | 52.1 | 53.2 | 30 | 12 | 9 | 35 | 0.6 | 24.3 | 41.5 | 21.2 | 47 |
| NKX40 | NKX40-Z | 40 | 52 | 60.1 | 61.2 | 32 | 13 | 10 | 40 | 0.6 | 26 | 47 | 27 | 63 |
| NKX45 | NKX45-Z | 45 | 58 | 65.2 | 66.5 | 32 | 14 | 9 | 45 | 0.6 | 27.5 | 53 | 28 | 69 |
| Nkx50 | NKX50-Z | 50 | 62 | 70.2 | 71.5 | 35 | 14 | 10 | 50 | 0.6 | 38 | 74 | 29 | 75 |
| NKX60 | NKX60-Z | 60 | 72 | 85.2 | 86.5 | 40 | 17 | 12 | 60 | 1 | 42 | 90 | 41.5 | 113 |
| NKX70 | NKX70-Z | 70 | 85 | 95.2 | 96.5 | 40 | 18 | 11 | 70 | 1 | 44.5 | 92 | 43 | 127 |
Gyakorlati alkalmazási példányok
Az ipari robotika területén néhány vállalat a CRAB 30 csapágyainkat használta hattengelyes robotkarjaiban. Ezek a csapágyak hatékonyan kezelik a kar forgásából származó radiális erőket és a hasznos teheremelésből adódó axiális erőket, amelyek egyenletes és precíz mozgást garantálnak még teljes kapacitású üzem esetén is. Egy évnyi használat során a gyártó 30%-kal csökkentette a csapágyakkal kapcsolatos karbantartási igényeket.
Egy textilipari gépgyártó a CRAB 40 csapágyakat használta forgó keretébe. A csapágyak hatékonyan kezelik a nagy sebességű orsóforgásból adódó radiális feszültséget és a fonal tekercselésének axiális feszültségét, ami stabilabb működést és a menettörések csökkenését eredményezi. Az ügyfél a váltást követően 20%-os termékminőség-javulást észlelt.
Minőségi élünk
A BMT vállalatnál jól tudjuk, hogy a kombinált radiális/axiális csapágyak létfontosságú szerepet játszanak a gépek zökkenőmentes működésének fenntartásában. Minden csapágy szigorú tesztek és anyagelemzések sorozatát végzi el, amelyek biztosítják a pontos tűréshatárok alkalmazását és a terhelésvizsgálatot a teljesítmény ellenőrzésére különböző körülmények között. Ezt azért tesszük, mert ügyfeleinktől megtanultuk, hogy az ipari scenarios.BMT megbízható csapágyak fontos tényezői lehetnek a folyamatos gyártásnak.
