Tűgörgős csapágyak igazítása
Megbízható beállító tűgörgős csapágygyártóként Kínában, a BMT úgy tervezte ezeket a csapágyakat, hogy szembemenően kezeljék a tengelyeltéréseket. A tűgörgő + beállító külső gyűrű kialakítása tökéletes textilgépekhez, szállítószalagokhoz és minden olyan berendezéshez, amely hajlamos a tengely eltolódására – mondjon búcsút a beállítási fejfájásnak!
Termékleírások
| Kijelölés | Furat átmérő (mm) | Tűgörgő furata (mm) | Külső átmérő (mm) | szélesség (mm) | Dinamikus terhelési érték (kN) | Sebességkorlátozás (r/perc) |
| PNA 17/35 | 17 | - | 35 | 16 | 13.2 | 22.000 |
| PNA 25/47 | 25 | - | 47 | 20 | 22.9 | 15 000 |
| PNA 30/52 | 30 | - | 52 | 20 | 24.6 | 13 000 |
| RPNA 15/28 | - | 15 | 28 | 12 | 7.37 | 28.000 |
| RPNA 20/35 | - | 20 | 35 | 16 | 13.2 | 22.000 |
| PNA 22/44 | 22 | - | 44 | 20 | 22 | 16.000 |
| PNA 35/55 | 35 | - | 55 | 20 | 26.4 | 11 000 |
| PNA 40/62 | 40 | - | 62 | 20 | 27.5 | 10 000 |
| RPNA 25/42 | - | 25 | 42 | 20 | 19 | 18.000 |
| RPNA 30/47 | - | 30 | 47 | 20 | 22.9 | 15 000 |
| PNA 20/42 | 20 | - | 42 | 20 | 19 | 18.000 |
| RPNA 35/52 | - | 35 | 52 | 20 | 24.6 | 13 000 |
| RPNA 40/55 | - | 40 | 55 | 20 | 26.4 | 11 000 |
| RPNA 45/62 | - | 45 | 62 | 20 | 27.5 | 10 000 |
| PNA 12/28 | 12 | - | 28 | 12 | 7.37 | 28.000 |
| PNA 15/32 | 15 | - | 32 | 16 | 12.8 | 24 000 |
| RPNA 18/32 | - | 18 | 32 | 16 | 12.8 | 24 000 |
Műszaki paraméterek
| tipikus beállító tűgörgős csapágyas modellek | |||
| Kijelölés | Méretek (mm) | Alap terhelési értékek (kN) | Alkalmazási forgatókönyvek |

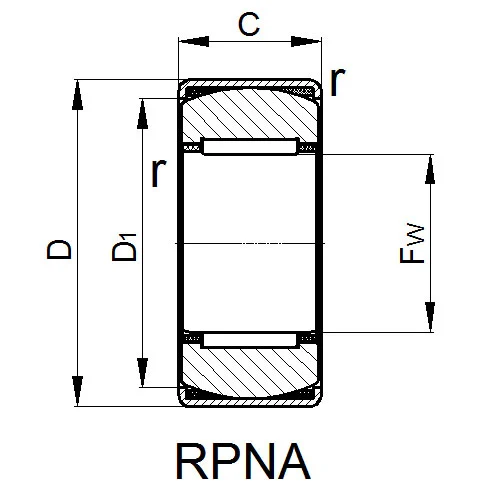

| RPNA 15/28 | Fw=15, D=28, C=12±0,5, D1=24,5, r min.=0,8 | dyn. Cr=6,9, stat. Cor=7,9 | Kis sebességváltók, szivattyúk |
| RPNA 18/32 | Fw=18, D=32, C=16±0,5, D1=27, r min.=1,8 | dyn. Cr=12,5, stat. Cor=16,2 | Textilipari gépek, szállítószalagok |
| RPNA 20/35 | Fw=20, D=35, C=16±0,5, D1=30,5, r min.=2,8 | dyn. Cr=13, stat. Cor=17,5 | Mezőgazdasági berendezések |
| RPNA 25/42 | Fw=25, D=42, C=20±0,5, D1=36,5, r min.=3,8 | dyn. Cr=18,8, stat. Cor=30,5 | Szerszámgépek, kompresszorok |
| RPNA 28/44 | Fw=28, D=44, C=20±0,5, D1=38,5, r min.=4,8 | dyn. Cr=22, stat. Cor=34 | Nyomdagépek |
| RPNA 30/47 | Fw=30, D=47, C=20±0,5, D1=42, r min.=5,8 | dyn. Cr=22,6, stat. Cor=36 | Ventilátorok, fúvók |
| RPNA 35/52 | Fw=35, D=52, C=20±0,5, D1=47,5, r min.=6,8 | dyn. Cr=24,3, stat. Cor=41,5 | Építőipari gépek |
| RPNA 40/55 | Fw=40, D=55, C=20±0,5, D1=50,5, r min.=7,8 | dyn. Cr=26, stat. Cor=47 | Anyagmozgató rendszerek |
| RPNA 45/62 | Fw=45, D=62, C=20±0,5, D1=58, r min.=8,8 | dyn. Cr=27,5, stat. Cor=53 | Nagy teherbírású szállítószalagok |

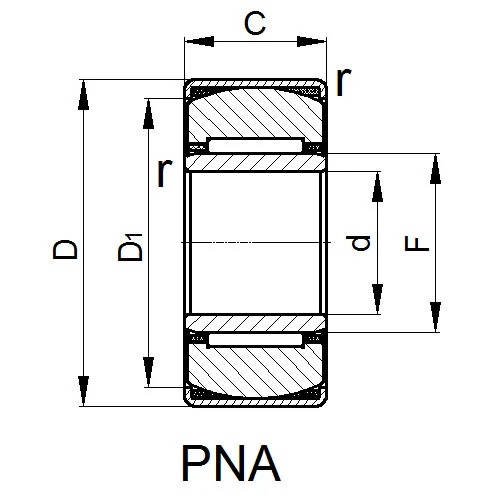

| PNA 12/28 | d=12, F=15, D=28, C=12±0,5, B=12, D1=24,5, rmin.=0,8, r1min.=0,3, smin.=0,5 | dyn. Cr=6,9, stat. Cor=7,9 | Kismotorok, precíziós szerszámok |
| PNA 15/32 | d=15, F=18, D=32, C=16±0,5, B=16, D1=27, rmin.=0,8, r1min.=0,3, smin.=0,5 | dyn. Cr=12,5, stat. Cor=16,2 | Textil orsók |
| PNA 17/35 | d=17, F=20, D=35, C=16±0,5, B=16, D1=30,5, rmin.=0,8, r1min.=0,3, smin.=0,5 | dyn. Cr=13, stat. Cor=17,5 | Csomagológépek |
| PNA 20/42 | d=20, F=25, D=42, C=20±0,5, B=20, D1=36,5, rmin.=0,8, r1min.=0,3, smin.=0,5 | dyn. Cr=18,8, stat. Cor=30,5 | Autó kiegészítők |
| PNA 22/44 | d=22, F=28, D=44, C=20±0,5, B=20, D1=38,5, rmin.=0,8, r1min.=0,3, smin.=0,5 | dyn. Cr=22, stat. Cor=34 | Hidraulikus szivattyúk |
| PNA 25/47 | d=25, F=30, D=47, C=20±0,5, B=20, D1=42, rmin.=0,8, r1min.=0,3, smin.=0,5 | dyn. Cr=22,6, stat. Cor=36 | Pneumatikus szerszámok |
| PNA 30/52 | d=30, F=35, D=52, C=20±0,5, B=20, D1=47,5, rmin.=0,8, r1min.=0,3, smin.=0,5 | dyn. Cr=24,3, stat. Cor=41,5 | Bányászati berendezések |
| PNA 35/55 | d = 35, F = 40, D = 55, C = 20±0,5, B = 20, D1 = 50,5, r min = 0,8, r1 min = 0,3, s min = 0,5 | dyn. Cr=26, stat. Cor=47 | Tengerészeti segédrendszerek |
| PNA 40/62 | d=40, F=45, D=62, C=20±0,5, B=20, D1=58, rmin.=0,8, r1min.=0,3, smin.=0,5 | dyn. Cr=27,5, stat. Cor=53 | Ipari keverők |
Miért tűnik ki ez a csapágy?

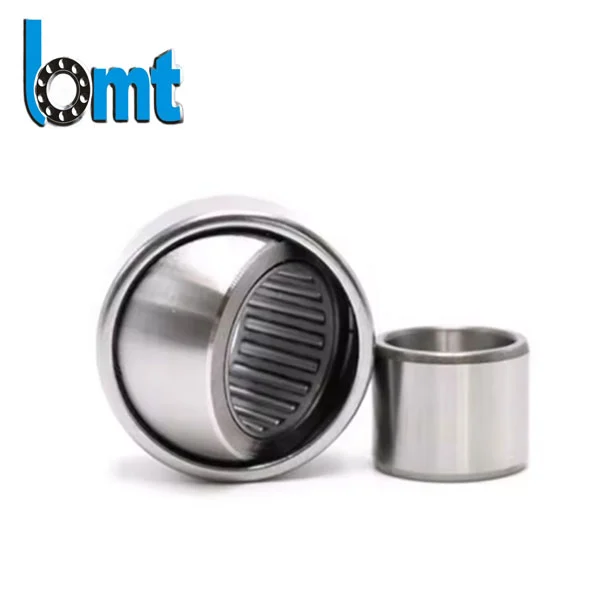

• Önbeállító varázslat: A gömb alakú külső gyűrű automatikusan korrigálja a tengely eltolódását 3°-ig. Még akkor is, ha a beszerelés helytelen, vagy a tengely elmozdulását okozza a vibráció, az igazító tűgörgős csapágyak vízszintesen maradnak, így nincs szükség állásidőre az újraigazításhoz.
• Strapabíró és tartós: HRC 60-64-ig edzett GCr15 acélból készült, polírozott futópályákkal. A PNA 25/47 modellünket használó textilgyár a csereciklust évi egyszerire kiterjesztette, jelentősen csökkentve a karbantartási költségeket. Miután egy textilgyár használta a PNA 25/47 modellünket, a csereciklust évi egyszerire kiterjesztette, jelentősen csökkentve a karbantartási költségeket.
Hogyan biztosítjuk a minőséget?
1. Szigorú anyagellenőrzés: Minden egyes acél keménységét teszteljük. Ha a HRC 60 alá esik, azonnal elutasítjuk.
2. Precíziós megmunkálás: A CNC csiszolókkal a pálya kerekségét 0,003 mm-en belül tartjuk – ez az emberi hajszál szélességének alig 1/20-a.
3. 100%-os gyári tesztelés: Minden csapágyat a névleges terhelés 120%-a alatti működéssel 48 órán keresztül tesztelnek; az 1,5 mm/s-ot meghaladó vibrációjú csapágyakat el kell dobni.
Telepítési és karbantartási tippek
• Tartsa közel: Annak ellenére, hogy a beállító tűgörgős csapágyak önbeállók, használjon egy szintet a csapágyak 3°-on belüli beállításához az élettartam maximalizálása érdekében.
• Időben történő kenés: 1000 óránként újra fel kell kenni a kenőzsírt, a nyári munkák során pedig magas hőmérsékletű kenőzsírt kell használni.
• Hallgassa és érezze: Ha rendellenes zaj vagy túlmelegedés lép fel, az valószínűleg azt jelzi, hogy a csapágyak túlterheltek vagy nagyon rosszul vannak beállítva – kérjük, azonnal állítsa le a gépet ellenőrzés céljából.
Készen áll arra, hogy megtapasztalja beállító tűgörgős csapágyainkat? Lépjen kapcsolatba velünk mintákért, vagy adja meg készülékének adatait. A legmegfelelőbb modellt ajánljuk Önnek, így a tengelyeltérés a múlté!
