Axiális szögérintkező görgőscsapágyak SGL sorozat

Nagy terhelésű precíziós csapágymegoldásokra specializálódtunk, amelyeket igényes ipari gépekhez és automatizálási rendszerekhez terveztek. Az SGL sorozatú axiális szögérintkező görgőscsapágyainkat olyan alkalmazásokhoz tervezték, amelyek nagy tengelyirányú merevséget, pontos pozícionálást és kombinált terhelés melletti stabil teljesítményt igényelnek. Széles körben használják szerszámgépekhez, forgóasztalokhoz és nehéz automatizálási rendszerekhez, ahol a hosszú élettartam, az alacsony vibráció és az állandó pontosság kritikus fontosságú.

Kérdés küldése

Értékelés: 5.0

(Értékelések száma: 1)

termékleírás

Több mint 20 éves gyártási tapasztalatunkkal az ipari alkalmazásokban gyakori problémát figyeltünk meg:

A szabványos nyomócsapágyak gyakran nem tartják fenn a stabil pontosságot folyamatos nagy axiális terhelések és hosszú működési ciklusok mellett.

Az axiális szögérintkező görgőscsapágyak SGL sorozatát kifejezetten ennek a korlátnak a kezelésére fejlesztették ki az alábbiak fejlesztésével:

Görgős érintkezők geometriája

Előfeszített stabilitás vezérlés

Hőállóság nagy sebességű üzemben

A terheléselosztás következetessége

A hagyományos nyomócsapágyakhoz képest az SGL sorozat nagyobb merevséget és stabilabb forgási pontosságot biztosít, különösen a precíziós pozicionáló rendszerekben.

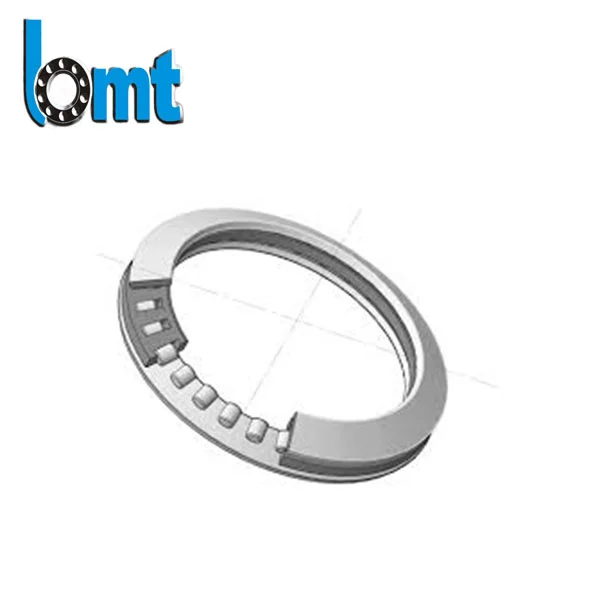

Axial Angular Contact Roller Bearings Sgl Series

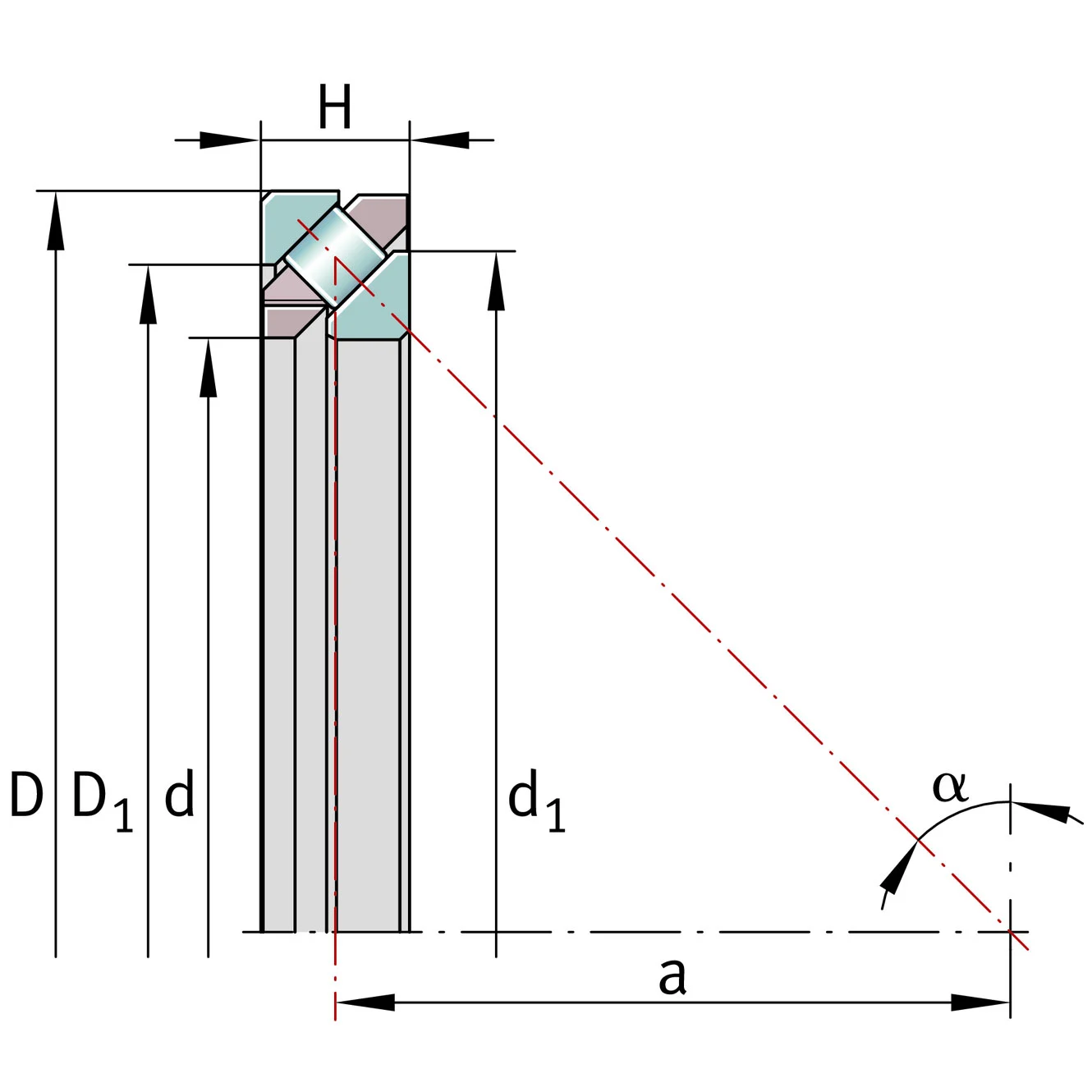

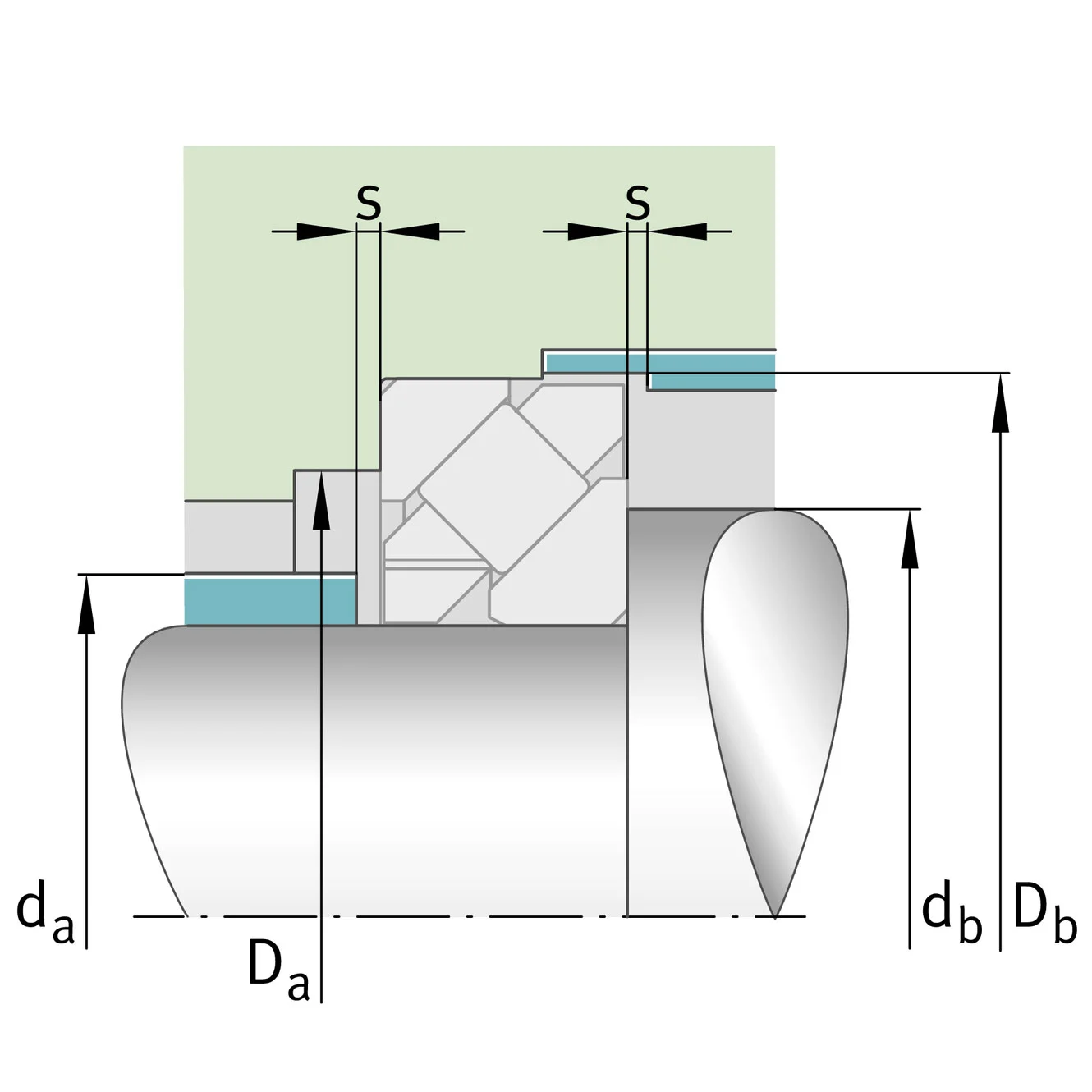

Műszaki paraméterek

Kijelölés	Rendelési megjelölés	Tömeg (kg)	d (mm)	D (mm)	H (mm)	D1 (mm)	d1 (mm)	a (mm)	DIN 623-1	Da (mm)	db (mm)	Db min (mm)	s	Cr (N)	C0r (N)	Ca (N)	C0a (N)	Cur (N)	Cua (É)	Referencia sebesség (r/perc)	Sebességkorlátozás (r/perc)
SGL1730	F-587391.SGL	0.015	17	30	7	22.5	24.5	11.75	–	22.5	24.5	31	1	3500	3550	8400	17700	610	2480	7000	3200
SGL3042	F-587397.SGL	0.022	30	42	7	34.5	37.5	18	–	34.5	37.5	43	1	4400	5500	10600	27500	940	3850	5100	2100
SGL3547	F-618875.SGL	0.024	35	47	7	40	42	20.5	–	40	42	48	1	4800	6400	11500	32000	1110	4500	4600	1800
SGL4052	F-557493.SGL	0.026	40	52	7	45.5	46.5	23	1808	45.5	46.5	53	1	6900	9600	16600	48000	1650	6700	4300	1600
SGL4558	F-238341.SGL	0.033	45	58	7	51	52.2	25.75	1809	51	52.2	59	1	7600	11200	18200	56000	1950	7900	3900	1400
SGL5065	F-557494.SGL	0.042	50	65	7	57.3	57.7	28.75	1810	57.3	57.7	66	1	9900	14900	23700	75000	1730	7000	3600	1300
SGL6078	F-238166.SGL	0.085	60	78	10	68	70	34.5	1812	68	70	79	1	14300	21700	34500	109000	2500	10200	3200	1100
SGL6585	F-557495.SGL	0.106	65	85	10	75	77	37.5	1813	75	77	86	1	15000	23900	36000	119000	2750	11200	3000	1000
SGL80100	F-238167.SGL	0.12	80	100	10	90	92	45	1816	90	92	101	1.5	16600	29000	40000	144000	3350	13600	2500	850
SGL85110	F-587396.SGL	0.228	85	110	13	96	99	48.75	1817	96	99	111	1.5	21400	36000	51000	180000	4350	17700	2400	750
SGL98130	F-238584.SGL	0.42	98	130	16	113	115	57	–	113	115	131	1.5	37000	63000	89000	315000	7700	31000	2200	650
SGL105130	F-240120.SGL	0.269	105	130	13	116.5	118.5	58.75	1821	116.5	118.5	131	1.5	28500	52000	68000	260000	6000	24400	2000	600
SGL130165	F-631562.SGL	0.64	130	165	17.5	146	149	73.75	–	146	149	166	1.5	49000	90000	118000	450000	8600	35000	1800	500
SGL140175	F-550953.SGL	0.69	140	175	18	156	159	78.75	1828	156	159	176	1.5	50000	95000	121000	475000	9000	36500	1700	450
SGL180225	F-550954.SGL	1.44	180	225	22	200	205	101.25	1836	200	205	226	2	75000	151000	181000	750000	14400	58000	1500	350
SGL200250	F-565516.SGL	1.93	200	250	24	222.5	227.5	112.5	1840	222.5	227.5	251	2	100000	199000	240000	990000	19000	77000	1300	300
SGL240310	F-571366.SGL	4.55	240	310	33	272	278	137.5	–	272	278	311	2.5	153000	320000	370000	1600000	31000	125000	1200	250
SGL260320	F-555613.SGL	3	260	320	30	287	293	145	–	287	293	321	2.5	126000	280000	305000	1390000	25500	103000	1100	250
SGL290330	F-614821.SGL	1.78	290	330	20	307.4	312.6	155	–	307.4	312.6	331	2.5	84000	217000	203000	1090000	17600	72000	1000	200
SGL340400	F-565223.SGL	4.85	340	400	30	367	373	185	–	367	373	401	3	181000	440000	435000	2200000	39000	158000	900	200

Főbb teljesítménybeli előnyök

Nagy axiális merevségű szerkezet

Az optimalizált görgőgeometria növeli a görgők és a futópályák közötti hatékony érintkezési felületet.
Ez a kialakítás csökkenti a rugalmas deformációt és jelentősen javítja a teherbírási stabilitást, segítve a karbantartástpontos pozicionálás erős axiális erő hatására.

Precíziós versenypálya köszörülés

Minden futópálya automatizált csiszolósorokkal és szigorú méretszabályozási rendszerekkel készül.

Ennek eredménye:

Alacsonyabb működési zaj
Csökkentett súrlódási hő
Megnövelt felületi fáradtságállóság
Minimális mikrovibráció

Ezek az előnyök különösen fontosak számáraCNC gépek és nagy sebességű automatizálási rendszerek.

Stabil anyagteljesítmény

Az SGL sorozatú axiális szögérintkező görgőscsapágyak ideálisak olyan rendszerek számára, amelyek nagy pontosságú axiális vezérlést és stabil forgást igényelnek, beleértve:

Magas kopásállóság
Stabil méretpontosság
Erős kimerültségi élettartam
Kiváló deformációgátló képesség

Választható anyag- és felületkezelések állnak rendelkezésrenedves, korrozív vagy speciális működési környezetekben.

Gyártás és minőségellenőrzés

A BMT Bearings teljesen ellenőrzött gyártási rendszert működtet, amely megfelel az ISO9001 és IATF16949 szabványoknak.

Gyártási képességeink a következők:

Automatizált precíziós csiszolósorok
Teljesen automatizált összeszerelő rendszerek
Zaj- és rezgésvizsgáló berendezések
Kerekség- és felületi érdesség-ellenőrző eszközök
Életciklus- és hézagvizsgáló rendszerek

Az SGL sorozatú csapágyak minden egyes tétele teljes körű ellenőrzésen esik át a szállítás előttegyenletes teljesítmény és megbízhatóság.

Tipikus alkalmazások

Az SGL sorozatú axiális szögérintkező görgőscsapágyak ideálisak a nagy pontosságú axiális vezérlést és stabil forgást igénylő rendszerekhez, beleértve:

CNC szerszámgép orsók
Rotary indexelő táblázatok
Precíziós automatizálási berendezések
Fröccsöntő gépek
Szervohajtású nagy terhelésű rendszerek
Függőleges csiszológépek
Ipari robotika
Nagy terhelésű erőátviteli szerelvények

Folyamatos gyártási környezetben a stabil axiális teljesítmény csökkenti az állásidőt és a karbantartási gyakoriságot.

SGL sorozat vs szabványos tolócsapágyak

Teljesítménytényező	Szabványos nyomócsapágyak	SGL sorozatú csapágyak
Axiális terhelhetőség	Közepes	Magas
Pozícionálási pontosság	Standard	Precíziós fokozat
Nagy sebességű stabilitás	Mérsékelt	Magas Stabilitás
Szerkezeti merevség	Alacsonyabb	Magasabb
Hőállóság	Általános	Javított
Folyamatos működés	Átlagos	Stabil és hosszú élettartamú

Ajánlott működési feltételek

Az SGL sorozat a következőkre ajánlott:

Folyamatos ipari üzem
Nagy axiális terhelésű rendszerek
Precíziós pozicionáló berendezés
Alacsony vibrációs követelmények
Gyakori start-stop alkalmazások

Szélsőséges környezetben (por, páratartalom, magas hőmérséklet) a kenést és a tömítést a működési feltételekhez kell igazítani.

OEM és globális ellátási képesség

A BMT Bearings támogatja a hosszú távú OEM- és export együttműködést Európában, Délkelet-Ázsiában, Dél-Amerikában és a Közel-Keleten.

Mi biztosítjuk:

OEM testreszabás
Lézeres jelölés
Saját címkézés és csomagolás
Műszaki paraméterek beállítása
Tömeges termelés ellátása

Nemcsak a költséghatékonyságra összpontosítunk, hanem ahosszú távú stabilitás, konzisztencia és működési megbízhatóságipari felhasználók számára.
