Amikor a mezőgazdasági gépek folyamatos terhelés, vibráció, por, nedvesség és egyenetlen terepen dolgoznak, a keréknek és a forgó egységnek stabilnak kell maradnia a munkaciklus során.BMTkellékekBAA-0003 Mezőgazdasági csomópontokmezőgazdasági berendezésekhez, integrált agy- és csapágymegoldást biztosítva a pontos szerelési méretek, terheléstartás, tömítési teljesítmény és megbízható forgási működés alapján.
A megfelelő mezőgazdasági kerékagy-egység kiválasztása közvetlenül befolyásolhatja a berendezés üzemidejét, a karbantartási követelményeket és a kerékszerelvény teljesítményét. A BAA-0003 mezőgazdasági agyegységeket integrált csapágyagy-egységként tervezték mezőgazdasági gépekhez és kapcsolódó berendezésekhez. A konfiguráció 30 mm-es furattal, 117 mm-es külső átmérővel, 60 mm-es teljes magassággal, 98 mm-es csavarminta-átmérővel és négy M12 × 1,25-ös rögzítőfurattal rendelkezik. A felsorolt 44,9 kN dinamikus alapterhelési és 34 kN statikus alapterhelési besorolásával az egység mérhető paramétereket biztosít a berendezéstervezők, mezőgazdasági gépgyártók, cserealkatrész-forgalmazók és karbantartó csapatok számára. Ez az útmutató elmagyarázza, hogyan működik a BAA-0003 konfiguráció, mely specifikációk érdemelnek figyelmet, hol használják általánosan a mezőgazdasági hub egységeket, és mit kell értékelniük a vásárlóknak a megrendelés előtt.
Tartalomjegyzék
- Milyen szerepet tölt be egy mezőgazdasági központ?
- Hogyan tervezték a BAA-0003-at mezőgazdasági berendezésekhez?
- Melyek a BAA-0003 főbb specifikációi?
- Mely teljesítménytényezők számítanak a területen?
- Mely gépek használhatják a mezőgazdasági hub egységeket?
- Hogyan illeszthetik a vásárlók a BAA-0003-at a berendezéseikhez?
- Hogyan tartható fenn a mezőgazdasági csomópontok teljesítménye?
- Miért fontolja meg a BAA-0003-at az OEM projekteknél?
- Gyakran Ismételt Kérdések
- Végső szempontok a vásárlók számára
Milyen szerepet tölt be egy mezőgazdasági központ?
Az agy egy kritikus csatlakozási pont a gép forgó szerelvénye és tartószerkezete között. A mezőgazdasági berendezésekben ez a csatlakozás ki van téve változó terhelésnek, egyenetlen talajból származó ütéseknek, talajszennyezésnek, nedvességnek és hosszú üzemi ciklusoknak.
Egy mezőgazdasági kerékagy egység egyetlen egységbe integrálja a csapágyat és a rögzítőszerkezetet. Ez a kialakítás leegyszerűsítheti a berendezés felépítését a több független csapágyalkatrész beszerzéséhez és összeszereléséhez képest. A mérnökök számára egy meghatározott szerelési interfészt is biztosít, amely a gép tervezése vagy a cserealkatrész kiválasztása során értékelhető.
A hub egység elsődleges funkciói a következők:
- Forgó kerekek, tárcsák vagy kapcsolódó alkatrészek támogatása.
- A berendezés működése során keletkező radiális terhelések kezelése.
- Stabil interfészt biztosít a forgó egység és a gép szerkezete között.
- A szabályozott forgás fenntartása ismételt munkaciklusok során.
- Segít megvédeni a belső csapágyalkatrészeket a környezeti szennyeződésektől.
- Könnyebb csere támogatása a berendezés karbantartása során.
A mezőgazdasági gépgyártók számára ezek a funkciók többet tesznek az agyegységből, mint egy egyszerű csapágyalkatrész. Méreteinek és mechanikai jellemzőinek együtt kell működniük a teljes gépszerkezettel.

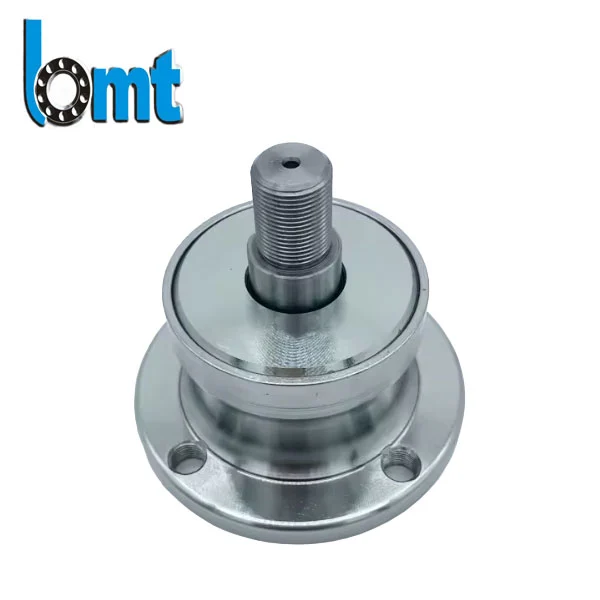

Hogyan tervezték a BAA-0003-at mezőgazdasági berendezésekhez?
A BAA-0003 integrált mezőgazdasági agyegységként van konfigurálva meghatározott beépítési és csapágyméretekkel. Ez a megközelítés lehetővé teszi a vásárlók számára, hogy mérhető interfészek alapján értékeljék az alkatrészt, ahelyett, hogy pusztán egy általános csapágyleírásra hagyatkoznának.
A 30 mm-es furat biztosítja a központi rögzítési felületet, míg a 117 mm-es külső átmérő határozza meg a szerelvény külső burkolatát. A 98 mm-es csavarminta átmérő és négy M12 × 1,25 rögzítési pont biztosítja a kapcsolatot az agy és a megfelelő gépszerkezet között.
Ez a méretkombináció azért fontos, mert a mezőgazdasági berendezések gyakran korlátozott beépítési hellyel rendelkeznek. Az a kerékagy egység, amely megfelel a terhelési követelménynek, de nem egyezik a rendelkezésre álló szerelési geometriával, nem jelenthet praktikus cserét.
Az integrált kialakítás a karbantartás tervezését is leegyszerűsítheti. Ahelyett, hogy az egyes csapágyakat, házakat és rögzítőelemeket teljesen különálló részként kezelnénk, az agyszerelvény meghatározott csereegységként kezelhető, amikor szervizigények merülnek fel.
Melyek a BAA-0003 főbb specifikációi?
A műszaki specifikációk kiindulópontként szolgálnak annak meghatározásához, hogy egy agyegység megfelelő-e egy adott géphez. Az alábbi táblázat összefoglalja a legfontosabb BAA-0003 paramétereket.
| Paraméter | BAA-0003 Specifikáció | Miért számít |
|---|---|---|
| Furat átmérője | 30 mm | Meghatározza a kompatibilitást a tengellyel vagy a központi rögzítési interfésszel. |
| Külső átmérő | 117 mm | Meghatározza a külső telepítési borítékot. |
| Teljes magasság | 60 mm | Befolyásolja az axiális beépítési teret. |
| Csavarminta átmérője | 98 mm | Meghatározza a szerelési kör helyzetét. |
| Szerelési minta | 4 × M12 × 1,25 | Meg kell felelnie a berendezés szerelési szerkezetének. |
| Alapvető dinamikus terhelési besorolás | 44,9 kN | Referenciát ad a dinamikus terhelési képességhez. |
| Alapvető statikus terhelési besorolás | 34 kN | Referenciát biztosít álló vagy alacsony sebességű rakodáshoz. |
| Maximális listázott sebesség | Akár 1000 ford./perc | Össze kell hasonlítani a tényleges működési sebességgel. |
Ezeket a számadatokat inkább termékkiválasztási paraméterekként kell kezelni, semmint univerzális működési korlátokként. A tényleges teljesítmény a terheléseloszlástól, a beépítési pontosságtól, a kenéstől, a hőmérséklettől, a szennyeződéstől, a működési sebességtől és a teljes mechanikai rendszertől függ.
Rendelés előtt a mérnöki csapatoknak össze kell hasonlítaniuk a méreteket az eredeti alkatrészrel, a berendezés rajzaival vagy a beépítési méretekkel. Ezzel a lépéssel megelőzhetőek az elkerülhető kompatibilitási problémák.
Mely teljesítménytényezők számítanak a területen?
A mezőgazdasági gépek olyan környezetben működnek, ahol az alkatrészek teljesítménye jelentősen megváltozhat a tiszta beltéri alkalmazásokhoz képest. Az agyszerelvény ismétlődő vibrációt, hirtelen terhelésváltozásokat, vizet, talajrészecskéket és hőmérséklet-ingadozásokat tapasztalhat.
Teherkezelés
A terhelhetőség az egyik első paraméter, amelyet a mérnököknek meg kell vizsgálniuk. A BAA-0003 konfiguráció listán szereplő dinamikus alapterhelési névleges értéke 44,9 kN, statikus alapterhelése pedig 34 kN. Ezek az értékek hasznos referenciapontokat jelentenek annak értékeléséhez, hogy az egység alkalmas-e egy adott mechanikai terhelésre.
Tömítés és szennyeződés elleni védelem
A por és a nedvesség gyakori oka a csapágyak károsodásának. A tömített agyszerkezet segíthet elszigetelni a belső csapágyelemeket a külső szennyeződésektől. A tömítési teljesítményt azonban mindig a gép aktuális környezeti feltételeivel együtt kell figyelembe venni.
Forgási stabilitás
A kerék- és tárcsaszerelvények egyenletes forgást igényelnek. A túlzott súrlódás, eltolódás, szennyeződés vagy nem megfelelő beszerelés vibrációt okozhat, és felgyorsíthatja a kopást. Ezért elengedhetetlen a megfelelő méretpontosságú agy kiválasztása és megfelelő felszerelése.
Telepítési kompatibilitás
Még egy műszakilag megfelelő agyegység sem lehet megfelelő, ha beépítési méretei nem egyeznek a berendezéssel. Vásárlás előtt ellenőrizni kell a furat átmérőjét, a csavar körét, a menet specifikációját, a teljes magasságot és a környező hézagot.
Mely gépek használhatják a mezőgazdasági hub egységeket?
A mezőgazdasági kerékagyegységeket különböző típusú gépeken használják, ahol a kerekek, tárcsák, görgők vagy más forgó alkatrészek csapágytámasztást igényelnek. A megfelelő alkalmazás a berendezés mechanikai jellemzőitől függ.
- Tárcsás boronák:A talaj-előkészítés során a forgó tárcsaszerelvények folyamatos terhelést jelenthetnek az agyra és a csapágyalkatrészekre.
- Vetőgépek és ültetőgépek:A kiválasztott forgó mechanizmusok kompakt csapágyagy-szerelvényeket igényelhetnek.
- Talajművelő gépek:A talajellenállás és az egyenetlen talaj változó terhelést és vibrációt okozhat.
- Mezőgazdasági pótkocsik:A keréktartó szerelvényekhez megfelelően illeszkedő agyra és csapágyakra van szükség.
- Mezőgazdasági eszközök:Különféle munkaeszközök forgó szerelvényeket használnak, amelyek megbízható mechanikai támogatást igényelnek.
- Mezőgazdasági gépek OEM projektjei:Az integrált hub-egységek olyan új berendezésekbe építhetők be, ahol a méretek és a teljesítménykövetelmények kompatibilisek.
Ahelyett, hogy csak a tervezett iparág alapján választanák ki a hubot, a mérnököknek ellenőrizniük kell a célberendezés tényleges terhelését, sebességét, méreteit és telepítési környezetét.
Hogyan illeszthetik a vásárlók a BAA-0003-at a berendezéseikhez?
A strukturált kiválasztási folyamat csökkentheti a nem kompatibilis mezőgazdasági csomópontok megrendelésének kockázatát. A vásárlók kezdhetik a fizikai felülettel, majd értékelhetik a működési feltételeket.
- Mérje meg a tengely határfelületét:Ellenőrizze, hogy a szükséges furat megfelel-e a 30 mm-es BAA-0003 furatnak.
- Ellenőrizze a rögzítési kört:Ellenőrizze a 98 mm-es csavarminta átmérőjét a gép rajza alapján.
- A menettel kapcsolatos követelmények megerősítése:Ellenőrizze, hogy a négy M12 × 1,25 rögzítési pont megfelel-e a berendezésnek.
- Mérje meg a rendelkezésre álló helyet:Győződjön meg arról, hogy a 117 mm-es külső átmérő és a 60 mm-es magasság illeszkedik a telepítési területre.
- Számítsa ki a munkaterhelést:Vegye figyelembe a normál üzemi terheléseket és az ideiglenes sokkterheléseket is.
- Ellenőrizze a működési sebességet:Hasonlítsa össze a gép tényleges sebességét az agyegység névleges üzemi körülményeivel.
- A környezeti expozíció értékelése:Vegye figyelembe a vizet, a port, a talajt, a műtrágyát, a vegyszereket és a hőmérsékletet.
- Beszélje meg a speciális követelményeket:Az OEM-vásárlók kötelesek közölni minden szükséges zsírt, jelölést, tengelyt, csavarmintát vagy csomagolási specifikációt.
Csere vásárlás esetén hasznos a régi hub egység és az új alkatrész összehasonlítása, de a fizikai hasonlóság önmagában nem tekinthető elegendőnek. A műszaki méreteket és az alkalmazási követelményeket beépítés előtt meg kell erősíteni.
Hogyan tartható fenn a mezőgazdasági csomópontok teljesítménye?
A helyes telepítés ugyanolyan fontos, mint a termék kiválasztása. A megfelelően meghatározott agy még mindig idő előtt elkophat, ha helytelenül van felszerelve vagy nem megfelelő körülmények között működik.
A karbantartó csapatoknak figyelembe kell venniük a következő gyakorlatokat:
- Telepítés előtt tisztítsa meg a rögzítési felületet.
- Ellenőrizze a tengelyt és a csatlakozó alkatrészeket, hogy nincsenek-e sérülések vagy túlzott kopás.
- Használjon megfelelő szerelőszerszámokat ahelyett, hogy ellenőrizetlen ütéseket gyakorolna a csapágyra.
- Kövesse a berendezés gyártójának meghúzási előírásait.
- A beszerelés után ellenőrizze, hogy a tömítési terület nem sérült-e.
- Figyelje a szokatlan vibrációt, zajt, hőt vagy forgási ellenállást.
- Rendszeresen ellenőrizze a rögzítőcsavarokat, ha a berendezés karbantartási ütemterve ezt előírja.
- Cserélje ki az alkatrészeket, ha a kopás vagy sérülés befolyásolhatja a gép biztonságos működését.
A különösen nedves, poros vagy vegyileg agresszív környezetben működő gépek további figyelmet igényelhetnek a tömítésre és a kenésre. A vevőknek műszaki ajánlás kérésekor közölniük kell a beszállítóval a munkafeltételeket.
Miért fontolja meg a BAA-0003-at az OEM projekteknél?
A mezőgazdasági gépgyártók esetében a vásárlási döntések gyakran több mint egységáron alapulnak. A konzisztencia, a méretszabályozás, a gyártási kapacitás, a testreszabás, az ellenőrzés és a műszaki támogatás jelentős hatással lehet a teljes beszerzési értékre.
A BMT termékinformációi az ISO 9001:2015 és az IATF 16949:2016 szerinti minőségirányítást azonosítják. A feltüntetett gyártási folyamat magában foglalja az anyagok nyomon követhetőségét és a szállítás előtti ellenőrzést is, a méretekre, a csapágy forgására és a tömítés sértetlenségére vonatkozó ellenőrzésekkel.
Ezek a vezérlők fontosak az OEM vásárlók számára, mivel az ismételt gyártáshoz konzisztens interfészekkel rendelkező alkatrészekre van szükség. Egy elszigetelt cserevásárlásnál jelentéktelen méreteltérés komoly problémává válhat, ha több száz vagy több ezer gép használja ugyanazt az alkatrészt.
A BMT testreszabási lehetőségeket is jelez a kiválasztott követelményekhez, beleértve az OEM logó jelölést, a zsír specifikációit, a tengely méreteit és a csavarminta konfigurációkat. A testreszabott követelményeket a gyártás előtt meg kell erősíteni a szállítóval.
A nemzetközi vásárlók számára a gyártási kapacitást és az ellátási tapasztalatot is érdemes figyelembe venni. A BMT több mint 20 éves csapágygyártási tapasztalattal, 80 000 m²-es gyártólétesítménnyel, több mint 200 CNC gyártósorral és több mint 60 országba irányuló exporttal számol be.
Gyakran Ismételt Kérdések
Mire használható a BAA-0003 mezőgazdasági csomópont egység?
A BAA-0003 mezőgazdasági agyegységeket olyan mezőgazdasági gépekhez és kapcsolódó berendezésekhez tervezték, amelyek integrált csapágy- és agyszerelvényt igényelnek. A lehetséges alkalmazások közé tartoznak a kiválasztott kerék, tárcsa és forgó szerelvények, ahol a megadott méretek és terhelési jellemzők megfelelőek.
Mekkora a BAA-0003 furatmérete?
A BAA-0003 feltüntetett furatátmérője 30 mm. A vevőknek meg kell erősítenie ezt a méretet a tengelyen vagy a központi rögzítési felületen a rendelés előtt.
Mi a BAA-0003 csavarmintája?
A BAA-0003 konfiguráció négypontos M12 × 1,25 rögzítési elrendezést használ, 98 mm-es csavarminta átmérővel. A gépoldali szerelési méreteket gondosan ellenőrizni kell a kompatibilitás érdekében.
Mekkora a BAA-0003 terhelhetősége?
A felsorolt dinamikus alapterhelési névleges érték 44,9 kN, míg az alap statikus terhelés 34 kN. Ezek az értékek referenciaértékek, és nem helyettesítik az alkalmazás-specifikus műszaki számításokat.
A BAA-0003 testreszabható a mezőgazdasági gépgyártók számára?
Kiválasztott testreszabási lehetőségek állnak rendelkezésre az OEM-követelményekhez, beleértve a jelölést, a zsírspecifikációkat és bizonyos méret- vagy szerelési konfigurációkat. A pontos testreszabási hatókört a berendezés tervezése alapján meg kell erősíteni a BMT-vel.
Milyen adatokat kell megadnom árajánlatkéréskor?
A vevők megadhatják a szükséges mennyiséget, berendezés típusát, meglévő agymodelljét, műszaki rajzát, tengelyátmérőjét, csavarmintáját, várható terhelését, működési sebességét, munkakörnyezetét, valamint az esetleges OEM jelölési vagy csomagolási követelményeket. A teljes körű információk megadása segíti a szállítót a kompatibilitás hatékonyabb értékelésében.
Végső szempontok a vásárlók számára
A mezőgazdasági kerékagy egységet a teljes géprendszer részeként kell kiválasztani, nem pedig elszigetelt csapágyalkatrészként. A BAA-0003 esetében a 30 mm-es furat, 117 mm-es külső átmérő, 60 mm-es teljes magasság, 98 mm-es csavarminta-átmérő, négy M12 × 1,25-ös rögzítési pont és a felsorolt terhelési besorolások egyértelmű műszaki alapot biztosítanak a termékértékeléshez. A megfelelő tömítési, telepítési, ellenőrzési és karbantartási gyakorlattal kombinálva a megfelelően összeillesztett kerékagy-egység stabil működést biztosít az igényes mezőgazdasági alkalmazásokban. OEM gyártók, forgalmazók és mezőgazdasági gépek cserealkatrészeit vásárlók számára, akik megbízható ellátási megoldást keresnek, tudjon meg többet a BAA-0003 mezőgazdasági csomópontokról éslépjen kapcsolatba a BMT-velműszaki konzultációhoz, OEM-követelményekhez, mintaértékeléshez és tömeges rendelési támogatáshoz.
