Stud típusú nyomvonalas görgők
A BMT, egy kínai gyártó Stud Type Track Rollereket gyárt, egy speciális csapágyat, amelyet csavarokkal, mint szerves részegységekkel terveztek. Ezeket a csapágyakat sínrendszerekben lineáris vagy körkörös mozgás támogatására használják. Vastag falú külső gyűrűjük hengeres vagy koronás külső felülettel és belső gyűrű tűvel vagy hengeres görgőkkel rendelkezik, amelyek lehetővé teszik, hogy ellenálljanak a mérsékelt ütéseknek és a nagy radiális terhelésnek.
Mi határozza meg ezt a terméket

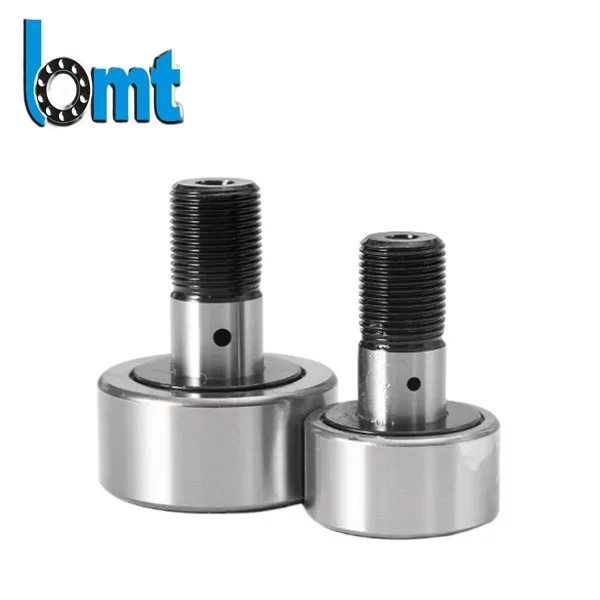

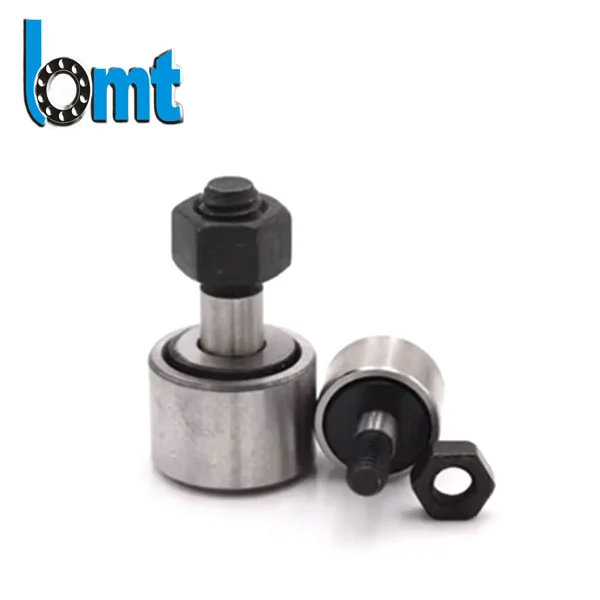

Stud típusú nyomvonalas görgők álló csapból (gyakran menetes véggel a rögzítéshez), a csap körül forgó külső gyűrűből és a köztük lévő gördülő elemekből (általában tűgörgőkből) készülnek. Egyes modellek tömítéseket tartalmaznak a szennyeződések, például a por és a nedvesség elleni védelme érdekében, ami kültéri vagy piszkos környezetben hasznos.
A csap általában nagy szilárdságú acélból készül, hőkezelve, hogy ellenálljon a terhelés alatti hajlításnak, amikor a külső gyűrű meg van edzve, hogy ellenálljon a vágányokkal vagy sínekkel való érintkezésből eredő kopásnak. A gyakorlati megfigyelések alapján ez a kialakítás egyszerű telepítést és megbízható teljesítményt tesz lehetővé olyan alkalmazásokban, ahol az alkatrészek rögzített útvonalon mozognak.
Műszaki paraméterek
| Stud típusú pályagörgők | ||||||||||||||||||||
| típus | Excentrikus gallérral | Méretek (mm) | excentrikus gallér | Alapvető terhelési besorolások | ||||||||||||||||
| D | d1 | B | B1 max. | B2 | B3 | C | C1 | r min. | d2 | d3 | G | LG | W | -ból | Legyen | e | dyn. Cr KN | stat. Cor KN | ||
| KR22-PP | KRE22-PP | 22 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | 13 | 10 | 0.5 | 4.55 | 5.3 |
| KRV22-PP | – | 22 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | – | – | – | 6.2 | 9.2 |
| KR26 | – | 26 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | – | – | – | 5.1 | 6.4 |
| KR26-PP | KRE26-PP | 26 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | 13 | 10 | 0.5 | 5.1 | 6.4 |
| KRV26-PP | – | 26 | 10 | 36 | 13.2 | 23 | – | 12 | 0.6 | 0.3 | 17.5 | – | M10X1 | 12 | 5 | – | – | – | 7.3 | 11.5 |
| KR30 | – | 30 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1.5 | 13 | 6 | – | – | – | 6.8 | 8.6 |
| KR30-PP | KRE30-PP | 30 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1.5 | 13 | 6 | 15 | 11 | 0.5 | 6.8 | 8.6 |
| KRV30-PP | – | 30 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1.5 | 13 | 6 | – | – | – | 9.5 | 14.9 |
| KR32 | – | 32 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1.5 | 13 | 6 | – | – | – | 7.1 | 9.2 |
| KR32-PP | KRE32-PP | 32 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1.5 | 13 | 6 | 15 | 11 | 0.5 | 7.1 | 9.2 |
| KRV32-PP | – | 32 | 12 | 40 | 15.2 | 25 | 6 | 14 | 0.6 | 0.6 | 23 | 3 | M12X1.5 | 13 | 6 | – | – | – | 10 | 16.1 |
| KR35 | – | 35 | 16 | 52 | 19.6 | 32.5 | 8 | 18 | 0.8 | 0.6 | 27.6 | 3 | M16X1.5 | 17 | 8 | – | – | – | 9.7 | 14.3 |
| KR35-PP | KRE35-PP | 35 | 16 | 52 | 19.6 | 32.5 | 8 | 18 | 0.8 | 0.6 | 27.6 | 3 | M16X1.5 | 17 | 8 | 20 | 14 | 1 | 9.7 | 14.3 |
| KRV35-PP | – | 35 | 16 | 52 | 19.6 | 32.5 | 8 | 18 | 0.8 | 0.6 | 27.6 | 3 | M16X1.5 | 17 | 8 | – | – | – | 12.6 | 23.1 |
| KR40 | – | 40 | 18 | 58 | 21.6 | 36.5 | 8 | 20 | 0.8 | 1 | 31.5 | 3 | M18X1.5 | 19 | 8 | – | – | – | 10.9 | 15.8 |
| KR40-PP | KRE40-PP | 40 | 18 | 58 | 21.6 | 36.5 | 8 | 20 | 0.8 | 1 | 31.5 | 3 | M18X1.5 | 19 | 8 | 22 | 16 | 1 | 10.9 | 15.8 |
| KRV40-PP | – | 40 | 18 | 58 | 21.6 | 36.5 | 8 | 20 | 0.8 | 1 | 31.5 | 3 | M18X1.5 | 19 | 8 | – | – | – | 14.7 | 26.5 |
| KR47-PP | KRE47-PP | 47 | 20 | 66 | 25.6 | 40.5 | 9 | 24 | 0.8 | 1 | 36.5 | 4 | M20X1.5 | 21 | 10 | 24 | 18 | 1 | 15.4 | 26 |
| KRV47-PP | – | 47 | 20 | 66 | 25.6 | 40.5 | 9 | 24 | 0.8 | 1 | 36.5 | 4 | M20X1.5 | 21 | 10 | – | – | – | 20.3 | 42 |
| KR52-PP | KRE52-PP | 52 | 20 | 66 | 25.6 | 40.5 | 9 | 24 | 0.8 | 1 | 36.5 | 4 | M20X1.5 | 21 | 10 | 24 | 18 | 1 | 16.6 | 29 |
| KRV52-PP | – | 52 | 20 | 66 | 25.6 | 40.5 | 9 | 24 | 0.8 | 1 | 36.5 | 4 | M20X1.5 | 21 | 10 | – | – | – | 22.3 | 48 |
| KR62-PP | KRE62-PP | 62 | 24 | 80 | 30.6 | 49.5 | 11 | 29 | 0.8 | 1 | 44 | 4 | M24X1.5 | 25 | 14 | 28 | 22 | 1 | 26 | 48 |
| KRV62-PP | – | 62 | 24 | 80 | 30.6 | 49.5 | 11 | 29 | 0.8 | 1 | 44 | 4 | M24X1.5 | 25 | 14 | – | – | – | 33.5 | 75 |
| KR72-PP | KRE72-PP | 72 | 24 | 80 | 30.6 | 49.5 | 11 | 29 | 0.8 | 1.1 | 44 | 4 | M24X1.5 | 25 | 14 | 28 | 22 | 1 | 28 | 53 |
| KRV72-PP | – | 72 | 24 | 80 | 30.6 | 49.5 | 11 | 29 | 0.8 | 1.1 | 44 | 4 | M24X1.5 | 25 | 14 | – | – | – | 36.5 | 85 |
| KR80-PP | KRE80-PP | 80 | 30 | 100 | 37 | 63 | 15 | 35 | 1 | 1.1 | 53 | 4 | M30X1.5 | 32 | 14 | 35 | 29 | 1.5 | 38.5 | 77 |
| KRV80-PP | – | 80 | 30 | 100 | 37 | 63 | 15 | 35 | 1 | 1.1 | 53 | 4 | M30X1.5 | 32 | 14 | – | – | – | 48.5 | 117 |
| KR90-PP | KRE90-PP | 90 | 30 | 100 | 37 | 63 | 15 | 35 | 1 | 1.1 | 53 | 4 | M30X1.5 | 32 | 14 | 35 | 29 | 1.5 | 40.5 | 83 |
| KRV90-PP | – | 90 | 30 | 100 | 37 | 63 | 15 | 35 | 1 | 1.1 | 53 | 4 | M30X1.5 | 32 | 14 | – | – | – | 52 | 129 |
Mitől hasznos
•Teherkezelés: A csap típusú lánctalpas görgők nagy sugárirányú terhelések elviselésére készültek, robusztus külső gyűrűjüknek és a gördülő elemek sűrű elrendezésének köszönhetően. Ez alkalmassá teszi őket olyan berendezésekhez, mint a kotrópályák vagy szállítószalagok, ahol a teherbírás nagy jelentőséggel bír.
•Rögzítési kényelem: Az integrált menetes csap leegyszerűsíti a telepítést, lehetővé téve a közvetlen rögzítést a gépvázhoz anélkül, hogy további házra lenne szükség. Ez gyakran a felhasználók visszajelzése, amely időt takarít meg az összeszerelés vagy csere során.
• Szennyezésállóság: Sok modell tömítésekkel vagy fémpajzsokkal rendelkezik, amelyek segítenek távol tartani a törmeléket, csökkentve a gyakori karbantartás szükségességét zord körülmények között. Ezt a funkciót nagyra értékelik a mezőgazdasági környezetben, ahol gyakoriak a szennyeződések és a termésmaradványok.
Gyakorlati alkalmazások
• Mezőgazdasági gépek: A kombájnokban és traktorokban a Stud Type Track Hengerek támogatják a lánctalpas láncokat, elviselik a gép súlyát és az egyenetlen terephatásokat. Egy mezőgazdasági gépgyártó megjegyezte, hogy ezek a hengerek tartósságuknak köszönhetően csökkentették a betakarítási időszakok leállását.
[Kép beszúrása: Mezőgazdasági gépek sínrendszereibe telepített csap típusú lánctalpas görgők]
• Építőipari berendezések: A kotrógépek és buldózerek ezeket a görgőket a futóművükben használják, vezetik a pályát, és elnyelik a durva talaj ütéseit. Egy építőipari gépek beszállítója megemlítette, hogy a görgők tömítésének kialakítása javította a berendezésük teljesítményét sáros körülmények között.
Minőségi fókuszunk
A BMT-nél elismerjük, hogy a Stud típusú nyomhengerek nehéz körülmények között is működnek, így a minőség nagyon fontos. Minden görgőt ellenőriznek a csapmenet pontosságára, a külső gyűrű keménységére és a tömítés hatékonyságára vonatkozóan. Ezeket az ellenőrzéseket úgy alakították ki, hogy biztosítsák, hogy a termék megfeleljen a tipikus alkalmazások követelményeinek.
