Motorzaj rész: Normál csapágyhang vs abnormális zaj – Meg tudod mondani a különbséget?

Még fejlett gyártási technológia mellett is,csapágyakelkerülhetetlenül zajt keltenek – ez alapvető kapcsolat a benne rejlő vibráció és a hang között. Ez a rezgés és hang nem feltétlenül jelent teljesítménybeli problémát vagy küszöbön álló hibát. A kulcs a normál működési hangok és a rendellenes jelzések megkülönböztetése.

A normál csapágyhangok számos gyakori típusa

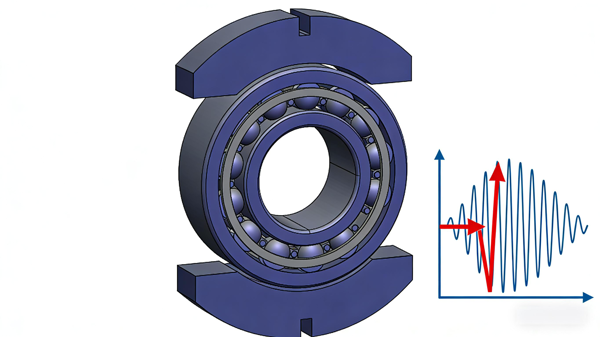

1. Raceway Sound

A versenypálya hangja az összes gördülőcsapágy által keltett legalapvetőbb zaj, és jellemzően a zajszabványok mércéje.

Mechanizmus: A kiváló megmunkálás ellenére mikroszkopikus hullámosság és formai hibák maradnak a csapágygyűrűk futópályáin és a gördülőelemek felületén. Ezek a hiányosságok enyhe eltéréseket okoznak az érintkezési rugalmasságban a futópályák és a gördülő elemek között. A rugalmas erő ezen változásai mikrogerjesztő erőként hatnak a csapágygyűrűkre, ami rezgéseket eredményez, amelyek versenypálya hangként érzékelhetők.

Jellemzők:

A zaj és a rezgés véletlenszerű.

A rezgési frekvencia 1 kHz felett van.

A domináns zajfrekvencia a fordulatszám változásától függetlenül szinte állandó marad, de a hangnyomás szintje a forgási sebességgel nő.

Nagyobb radiális belső hézag esetén a hangnyomásszint meredeken növekszik.

A ház megnövelt merevsége csökkenti az általános hangnyomásszintet; még sebességnövekedés mellett is minimális a hangnyomásszint emelkedés.

A kenőanyag magasabb viszkozitása alacsonyabb hangnyomásszintet eredményez. Zsírkenés esetén mind az alapolaj viszkozitása, mind a szappanszálak alakja/mérete befolyásolhatja a zajszintet.

Megjegyzés: A versenypálya hangja által gerjesztett akusztikus energia korlátozott. Például egy jó minőségű 6203-as csapágy normál körülmények között általában 24–27 dB (hangnyomásszint) tartományban ad hangot.

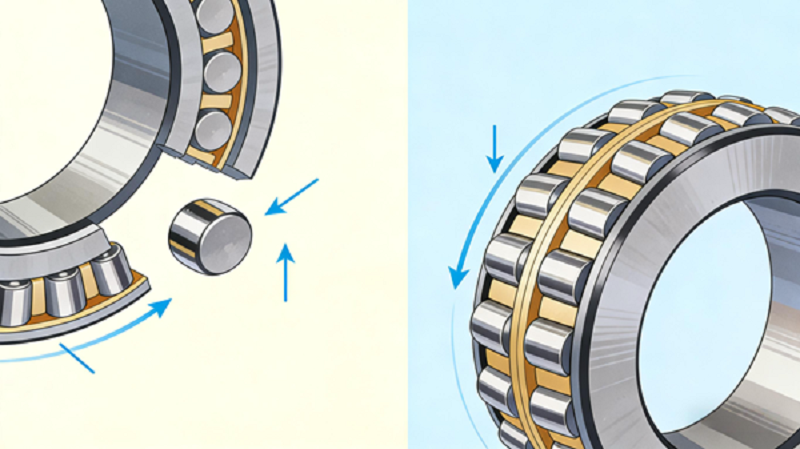

2. Görgő ejtőhangja (zuhanó zaj)

Ez a hang gyakrabban fordul elő közepes és nagy csapágyakban radiális terhelés mellett, elsősorban alacsony fordulatszámon, és jellemzően eltűnik nagyobb forgási sebességnél.

Mechanizmus: Radiális terhelés hatására a csapágy belsejében egy terhelt és egy tehermentes zóna alakul ki. A tehermentes zónában a belső hézag miatt a gördülőelemek elveszítik a kapcsolatot a belső gyűrűvel. Nagyobb sebességnél a centrifugális erő a külső gyűrűhöz nyomja őket. Ezzel szemben alacsony sebességnél a csökkentett centrifugális erő lehetővé teszi, hogy a gördülő elemek "leesjenek", ami ütközési hangot kelt a ketrechez vagy a belső gyűrűhöz.

Jellemzők:

Valószínűbb zsírkenéssel, mint olajkenéssel.

Csak radiális terhelés és nagyobb sugárirányú hézag esetén fordulhat elő.

Egy adott fordulatszám-tartományon belül fordul elő, amely a csapágymérettől függően változik.

Lehet folyamatos vagy szakaszos.

Ez a kényszerrezgés gyakran gerjeszti a külső gyűrű másod- vagy harmadrendű hajlító természetes rezgéseit, kibocsátva a jellegzetes zajt.

Ellenintézkedések: Előfeszítés alkalmazása; csökkenti a radiális belső hézagot; használjon könnyebb gördülő elemeket (pl. kerámiát).

3. Csapágyvihogás (üvöltő zaj)

A squeal egy intenzív, magas hangú csikorgó hang.CsapágyakA nyikorgást kibocsátó anyagok általában nem tapasztalnak hőmérséklet-emelkedést, és a csapágy vagy a zsír élettartamát ez nem befolyásolja hátrányosan. Ez a zaj gyakran elviselhető, ha a zajszint nem kritikus tényező.

Mechanizmus: A sugárirányú belső hézag miatt a gördülő elemek a terhelési zóna bejáratánál szélesebb, kilépésénél keskenyebb átjárót képeznek. Bizonyos sebességeknél a gördülő elemek rezegnek a belső és a külső gyűrűk között. Ahogy belépnek a szűkített terhelési zónába, a rezgési frekvencia megnő, ami éles, magas frekvenciájú zajt kelt.

Jellemzők:

Valószínűbb nagyobb radiális belső hézag esetén.

Gyakori zsírkenésű csapágyakban; ritka olajkenéssel.

Nagyon magas és éles frekvencia.

Megjelenik egy adott sebességtartományon belül, és azon kívül csökken; általában nincs jelen nagyon alacsony sebességnél.

A zsír hozzáadása átmenetileg megszüntetheti a nyikorgást, de gyakran visszatér, miután a zsíreloszlás stabilizálódik, és a felesleget kiürítik.

Ellenintézkedések: javítsa az ék alakú teret (pl. alkalmazzon axiális előfeszítést a mélyhornyú golyóscsapágyakra); viszonylag kisebb hézagot használjon a hengergörgős csapágyakhoz (pl. normál C3-ról C3L-re váltson); használjon nagyobb konzisztenciájú zsírt.

Rendellenes csapágyhangok, amelyek sérülést jeleznek

A csapágyalkatrészek nagyon kemény felülettel rendelkeznek. A helytelen kezelés, a szerelési hibák vagy a leejtésből származó ütések nyomokat (sérüléseket) hagyhatnak a munkafelületeken. Még a kisebb felületi hibák is rezgés- és zajforrássá válhatnak.

1. Sérülési hang (Flaw Noise)

Jellemzők: Ha a futópálya felületein karcolások, horpadások, rozsdásodás vagy egyéb sérülések vannak, a csapágy rendszeres lüktető vagy kattanó hangot ad ki forgás közben. Állandó sebesség mellett a hang meghatározott időszakban (időintervallumban) szólal meg. A lassabb sebesség hosszabb időtartamot eredményez a hangok között.

Mechanizmus: A futópályán lévő sérült foltok a gördülő elemekhez ütköznek, amikor a csapágy forog, és ütközési hangokat kelt.

Ellenintézkedés: Karbantartás közben cserélje ki a csapágyat. A legfontosabb, hogy kerülje az ütési terhelést a telepítés során.

2. Szennyezési zaj (piszkos hang)

Jellemzők: A csapágy beszerelése során végzett elégtelen tisztítás, a kenőanyagban lévő idegen részecskék vagy a működés közben a csapágyba kerülő törmelék "roppanó", "reszelődő" vagy "sziszegő" hangot okozhat. Ez a szabálytalan és változó zaj akkor lép fel, amikor a szennyeződések áthaladnak a gördülő érintkezési felületeken.

Mechanizmus: A kemény részecskék benyomják a futópályákat és a gördülő elemeket, folyamatos kisebb ütéseket okozva.

Ellenintézkedés: A szennyeződés nem csak zajt okoz, hanem bemélyedéseket is okoz a versenypályákon, jelentősen lerövidítve a csapágy élettartamát. Elengedhetetlen, hogy a csapágyakat tiszta környezetben kezeljék és szereljék be, és hatékony tömítési módszereket alkalmazzanak a behatolás megakadályozása érdekében.

Következtetés

A csapágy által keltett hangok szimfóniájának megértése elengedhetetlen a prediktív karbantartáshoz. Az ártalmatlan működési zajok, mint például a versenypálya hangja vagy az alkalmankénti kis sebességű zuhanás megkülönböztetése a sérülés (időszakos kattanás) vagy szennyeződés (szabálytalan ropogtatás) árulkodó jeleitől, lehetővé teszi az időben történő és megfelelő cselekvést. Ha kétségei vannak, forduljon csapágyspecialistához, vagy használjon rezgéselemző eszközöket a végleges diagnózishoz. Ne feledje, hogy a rendellenes hangok proaktív azonosítása védi gépeit, megakadályozza a nem tervezett leállásokat, és optimalizálja a működési hatékonyságot.
