Kétsoros kúpgörgős csapágy

A BMT kétsoros kúpgörgős csapágyai kompaktak és alkalmasak olyan nehéz gépekhez, amelyek nagy radiális és axiális teherbírást igényelnek. Ezeket a csapágyakat széles körben használják sebességváltókban, bányászati berendezésekben és ipari gépekben. A csapágyak metrikus és hüvelykes méretben kaphatók. Teherbírásuk 30%-kal nagyobb, mint az egysoros csapágyoké.
MOQ: 20 db
Átfutási idő: 4-5 hét
Egyedi specifikációk elérhetőek

Kérdés küldése

termékleírás

Miért válassza a kétsoros kúpgörgős csapágyakat?

1. Páratlan teherbíró képesség

Kétsoros kialakításunk az egysoros csapágyakkal ellentétben egyenletesen osztja el a terhelést. A csapágyak nagyobb radiális erőket (akár 450 kN dinamikus terhelést) és kétirányú axiális terhelést is képesek kezelni további alkatrészek nélkül.

Ütésterhelés a bányaépítésben és a nehézgépekben

Valódi alkalmazási példa:

Acélgyári hajtóműben csapágyaink élettartama 40%-kal nőtt a standard kúpos görgőkkel összehasonlítva.

2. Helytakarékos és egyszerűbb összeszerelés

Az egyrészes kialakítás szükségtelenné teszi a megfelelő csapágyakat

Az előre beállított belső hézag csökkenti a telepítés bonyolultságát

Alkalmas kompakt házakhoz, ideális reduktorokhoz és sebességváltókhoz

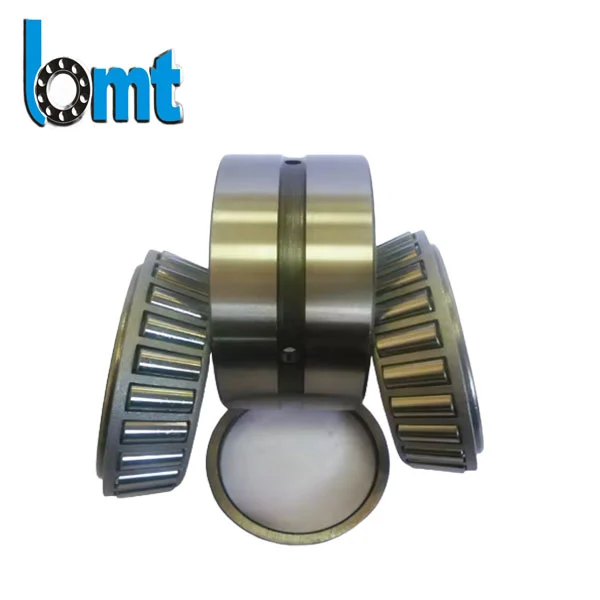

Double Row Tapered Roller Bearing

Műszaki paraméterek

Csapágy modell	Méretek (mm)				Alap terhelési értékek (kN)		Sebességkorlátozás (rpm)		Súly	Típus és jellemzők
	d	D	B	T	Kr	Cor	Zsír	Olaj	(kg)
TDO (kétsoros kettős külső gyűrű) típus
478/472	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TDO, Távtartót igényel
478/472A	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TDO, Távtartót igényel
486/472	109.538	166.688	53.975	95.25	405	610	1800	2600	8.2	TDO, Távtartót igényel
522/560X	132.538	197.644	57.15	104.775	550	850	1600	2200	12.5	TDO, Távtartót igényel
531/532	139.992	233.375	60.325	123.825	670	1080	1400	1900	17.5	TDO, Távtartót igényel
TNA (kétsoros kettős belső gyűrű) típus
447/432	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TNA, Távtartó szükséges
447/432A	76.2	161.925	49.212	82.931	365	530	2000	2800	6.8	TNA, Távtartó szükséges
455/432	109.538	166.688	53.975	95.25	405	610	1800	2600	8.2	TNA, Távtartó szükséges
TS (Two-Row Single Outer Ring) típus
352905	25	52	33	33	68.5	86.5	5000	6700	0.45	TS, kompakt
352906	30	55	34	34	72.5	95	4800	6300	0.52	TS, kompakt
352907	35	62	36	36	80	112	4300	5600	0.75	TS, Általános cél
352908	40	68	38	38	87.5	130	4000	5300	0.95	TS, Általános cél
352909	45	75	40	40	95	150	3800	5000	1.25	TS, Általános cél
352910	50	80	40	40	102	165	3600	4800	1.35	TS, Általános cél
352911	55	90	46	46	125	210	3400	4500	2.1	TS, nagy kapacitás
352912	60	95	46	46	130	220	3200	4300	2.25	TS, nagy kapacitás
352913	65	100	46	46	135	230	3000	4000	2.4	TS, nagy kapacitás
352914	70	110	54	54	175	300	2800	3800	3.5	TS, nagy teherbírású
352915	75	115	54	54	180	310	2600	3600	3.7	TS, nagy teherbírású
352916	80	125	60	60	210	370	2400	3400	5	TS, nagy teherbírású
352917	85	130	60	60	215	380	2200	3200	5.2	TS, nagy teherbírású
352918	90	140	67	67	265	480	2000	3000	7.2	TS, Extra nagy teherbírású
352920	100	150	67	67	275	500	1800	2600	7.5	TS, Extra nagy teherbírású
TDIT (kétsoros dupla belső gyűrű – kúpos furat)
31309	45	100	55	55	180	255	3000	4000	2.1	TDIT, Kúpos furat 1:12
31311	55	120	65	65	245	355	2600	3600	3.8	TDIT, Kúpos furat 1:12
31313	65	140	73	73	305	450	2200	3200	5.9	TDIT, Kúpos furat 1:12
31315	75	160	80	80	365	550	2000	2800	8.6	TDIT, Kúpos furat 1:12
31317	85	180	85	85	425	650	1800	2600	11.5	TDIT, Kúpos furat 1:12
31319	95	200	90	90	480	750	1700	2400	15	TDIT, Kúpos furat 1:12
31321	105	225	98	98	570	900	1500	2200	20.5	TDIT, Kúpos furat 1:12

Normál alkalmazások

Bányászati zúzógépek: A kétsoros kúpgörgős csapágyak extrém lökésszerű terheléseket is képesek kezelni.

Szélturbinás hajtóművek: A csapágyak ellenállnak a változó erőknek.

Nagy teherbírású szállítószalagok: A csapágyak csökkenthetik a karbantartási gyakoriságot.

Legfontosabb specifikációk

Paraméter tartomány

Furatátmérő 30 mm – 300 mm

Dinamikus terhelés 150 kN – 450 kN

Statikus terhelés 90 kN – 300 kN

Sebességkorlátozás 2000 – 4500 ford/perc

ABEC-3 (P6)/ABEC-5 (P5) precíziós osztályú szabvány

Anyaglehetőségek

Szabvány: magas széntartalmú krómacél Gcr15 (HRC 60-64)

Korrózióálló: AISI 440C vagy AISI 420C rozsdamentes acél

Minőség és megbízhatóság

A kétsoros kúpgörgős csapágyakon:

Méretellenőrzés (≤ 0,005 mm tűrés)

Keménységvizsgálat (Rockwell C-skála)

Rezgéselemzés (sima működést biztosít)

Terhelhetőségi teszt (500+ óra)

Miért válassza a BMT céget?

Gyártónk több mint 20 éves tapasztalattal rendelkezik a kúpgörgős csapágyak gyártásában.

Megszereztük az ISO 9001 és az ITAF16949:2016 minőségellenőrzési tanúsítványt.

Globális logisztikai hálózat (USA, EU, Ázsia raktárak)

24 órás mérnöki támogatás

Rugalmas rendelési lehetőségek

Kis tételek elfogadva (MOQ 20 db)

Egyedi tömítések és kenőanyagok (magas hőmérsékletű, élelmiszer-minőségű stb.)

OEM márka és csomagolás elérhető

Gyorsított gyártás sürgős rendelésekre

Kérjen árajánlatot még ma!

→ A minták rendelkezésre állnak tesztelésre

→ Technikai támogatás az alkalmazások egyeztetéséhez
