Hengeres görgős csapágyak

A nehézgépek területén gyakran találkozunk azzal a problémával, hogy a hagyományos nyomócsapágyak nehezen viselik el a hatalmas axiális erőket. Mint 20 éve csapágykutatással és fejlesztéssel foglalkozó gyártó, az általunk piacra dobott BMT hengergörgős csapágyak tökéletesen megoldották ezt a problémát. Ez a termék nem csak kiemelkedő teherbíró képességgel rendelkezik, hanem a stabilitás szempontjából is kiemelkedően jól teljesít, és számos ipari vállalkozás első számú választásává vált.

Kérdés küldése

termékleírás

A termék teljesítménye

Az oka annak, hogy a hengeres görgős csapágyak nagy terhelésű munkakörülményeket is kibírnak, abban rejlik, hogy speciális szerkezeti kialakítást alkalmaztunk. A görgők elrendezésének optimalizálásával és a futópályák formájának javításával egyetlen csapágy axiális teherbírása eléri a hagyományos nyomógolyós csapágyak háromszorosát. Vegyük például a kohászati hengerműveket. Folyamatos nagy intenzitású üzemi körülmények között csapágyaink átlagos élettartama meghaladta a 20 000 órát.

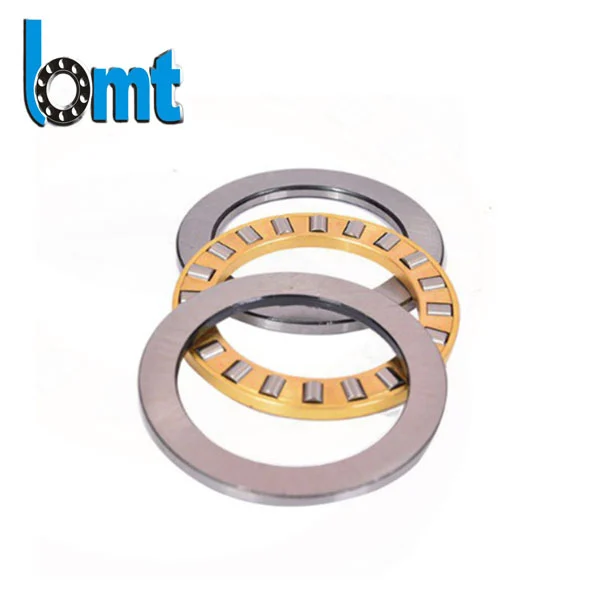

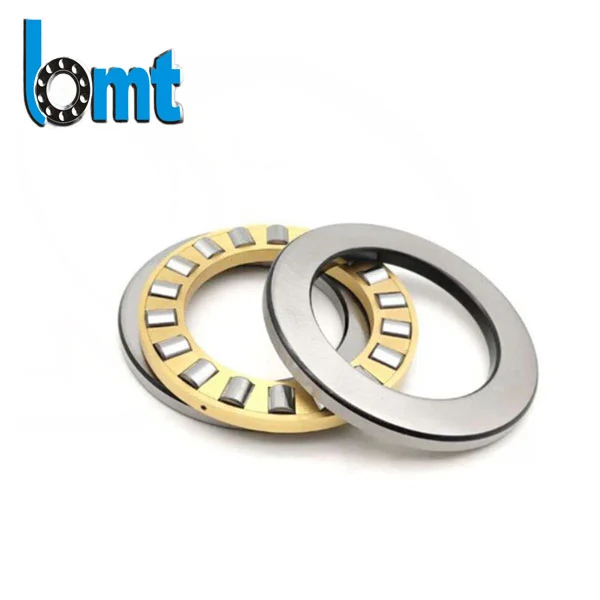

Cylindrical Roller Thrust Bearings

Műszaki paraméterek

Hengeres görgős csapágyak
Csapágy modell	Méretek (mm)				Alap terhelési értékek (kN)		Sebességkorlátozás (rpm)		Súly
	d	d1	D	H	Cr (axiális)	Cor (axiális)	Zsír	Olaj	(kg)
81100 Series (ASMI 51100 Series Metric)
81102	15	15	28	9	9.5	19	3800	5300	0.028
81103	17	17	30	9	10	21.2	3600	5000	0.032
81104	20	20	35	10	14.2	31.5	3400	4800	0.052
81105	25	25	42	11	19.2	45	3000	4300	0.082
81106	30	30	47	11	20.5	50	2800	4000	0.095
81107	35	35	52	12	24.5	60	2600	3800	0.12
81108	40	40	60	13	32.5	77.5	2400	3600	0.18
81109	45	45	65	14	35.5	87.5	2200	3400	0.22
81110	50	50	70	14	38	95	2000	3200	0.25
81111	55	55	78	16	48	120	1900	3000	0.35
81112	60	60	85	17	55	142	1800	2800	0.45
81113	65	65	90	18	58	155	1700	2600	0.52
81114	70	70	95	18	60	162	1600	2400	0.58
81115	75	75	100	19	63	172	1500	2200	0.65
81116	80	80	105	19	65	180	1400	2000	0.7
81117	85	85	110	19	67	190	1300	1900	0.75
81118	90	90	120	22	85	240	1200	1800	1.1
81120	100	100	135	25	108	315	1100	1700	1.65
81122	110	110	145	25	112	335	1000	1600	1.9
81124	120	120	155	25	115	345	950	1500	2.1
81126	130	130	170	30	150	450	900	1400	3
81128	140	140	180	31	155	465	850	1300	3.3
81130	150	150	190	31	158	480	800	1200	3.6
81132	160	160	200	31	160	495	750	1100	3.9
81134	170	170	215	34	180	560	700	1000	4.8
81136	180	180	225	34	183	575	670	950	5.2
81138	190	190	240	37	212	670	630	900	6.5
81140	200	200	250	37	215	680	600	850	7
81144	220	220	270	37	220	700	530	750	7.8
81148	240	240	300	45	285	950	480	670	11.5
81152	260	260	320	45	290	980	430	600	12.5
81156	280	280	350	53	375	1320	380	530	18.5
81160	300	300	380	62	480	1750	340	480	27
81200 Series (ASMI 51200 Series Metric)
81204	20	20	40	14	22.4	50	3000	4300	0.095
81205	25	25	47	15	28	67	2800	4000	0.14
81206	30	30	52	16	30.5	73	2600	3800	0.18
81207	35	35	62	18	43	100	2400	3600	0.28
81208	40	40	68	19	48.5	117	2200	3400	0.35
81209	45	45	73	20	51.5	127	2000	3200	0.42
81210	50	50	78	22	58	145	1900	3000	0.52
81211	55	55	90	25	78	195	1800	2800	0.85
81212	60	60	95	26	82	212	1700	2600	0.98
81213	65	65	100	27	85	224	1600	2400	1.1
81214	70	70	105	27	87	232	1500	2200	1.2
81215	75	75	110	27	90	240	1400	2000	1.3
81216	80	80	115	28	92	250	1300	1900	1.45
81217	85	85	125	31	112	315	1200	1800	2
81218	90	90	135	35	138	375	1100	1700	2.8
81220	100	100	150	38	165	465	1000	1600	3.8
81222	110	110	160	38	170	480	950	1500	4.2
81224	120	120	170	39	175	495	900	1400	4.6
81226	130	130	190	45	212	630	850	1300	6.5
81228	140	140	200	46	218	650	800	1200	7.2
81230	150	150	215	50	250	750	750	1100	9
81232	160	160	225	51	255	770	700	1000	9.8
81234	170	170	240	55	285	870	670	950	12
81236	180	180	250	56	290	890	630	900	13
81238	190	190	270	62	340	1080	600	850	17.5
81240	200	200	280	62	345	1100	560	800	18.5
81244	220	220	300	63	355	1150	480	670	20.5
81248	240	240	340	78	480	1620	430	600	32
81252	260	260	360	80	495	1700	380	530	36
81256	280	280	380	80	500	1750	340	480	38.5
81260	300	300	420	95	630	2240	320	450	55

Konkrét alkalmazástechnikai vagy egyedi követelményekkel kapcsolatban forduljon műszaki csapatunkhoz.

Főbb műszaki paraméterek

A hengeres görgős csapágyak részletes paraméterei a következők:

Az alkalmazható tengelyátmérő tartomány 50-500 mm

A dinamikus axiális terhelés legfeljebb 1500 kn-t érhet el

A statikus axiális terhelés felső határa 900 kn

A fordulatszám 1000-3000 fordulat/perc, normál zsírkenési feltételek mellett

Az üzemi hőmérséklet-tartomány -20 ℃ és 180 ℃ között van kialakítva

Többféle precíziós minőség választható

Testreszabott szolgáltatási tartalom

1. Állítsa be a belső hézagot a tényleges munkakörülményeknek megfelelően

2. Használjon magas hőmérsékletnek ellenálló vagy élelmiszer-minőségű kenőanyagokat

3. Végezzen felületerősítő kezelést a hengeres görgős csapágyak élettartamának meghosszabbítása érdekében

4. Professzionális szerelési útmutatókat biztosítson

Gyakorlati alkalmazási esetek

A függőleges cementgyári berendezésekben a főtengely hatalmas axiális ütőerőknek van kitéve. A fenti helyzetre reagálva műszaki csapatunk személyre szabott megoldást dolgozott ki. A megoldás, amelyet egy nagy cementgyárnak nyújtottunk, nemcsak a csapágycsere ciklusát hosszabbította meg két évre, hanem a berendezés üzemi stabilitását is 40%-kal javította.

Példaként a hajó meghajtó rendszerét tekintve, miután az ügyfél átvette a hengeres görgős csapágyainkat, a sebességváltó hatékonysága 1,5%-kal nőtt, így évente több mint 300 000 jüan üzemanyagköltséget takarított meg.

Minőségbiztosítás

1. Nyersanyagként kiváló minőségű ötvözött acélt használunk, és speciális hőkezelési eljáráson esnek át.

2. Importált CNC berendezéseket használunk annak biztosítására, hogy a versenypálya pontosságát 0,002 mm-en belül szabályozzuk.

3. Minden egyes terméktételnek 500 órás folyamatos tartóssági vizsgálaton kell átesnie.

4. 100%-os terhelhetőségi teszt a gyár elhagyása előtt.

Ha teljes műszaki anyagokat kell beszereznie, vagy személyre szabott megoldásokat kell megvitatnia, kérjük, bármikor forduljon műszaki támogatási csapatunkhoz. Bízunk benne, hogy professzionális termékeket és szolgáltatásokat nyújtunk berendezései zökkenőmentes működése érdekében.
